NTN UC312-205軸承代號說明
U
C
3
1
2
-
2
0
5
UC：寬內圈，緊定螺釘式，帶拋油環
3：系列：重型承重
12：內徑系列：60 mm 系列
-：內徑分隔符
205：內徑：2.3125 in
UC：
寬內圈，緊定螺釘式，帶拋油環
3：
系列：重型承重
12：
內徑系列：60 mm 系列
-：
內徑分隔符
205：
內徑：2.3125 in
NTN UC312-205軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 淬透鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 2400轉/分鐘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度等級 | ISO Class 0 |
| 性能 | 重型 |
| 鎖緊裝置 | 緊定螺釘 |
| 潤滑方式 | 不可再潤滑 |
| 基礎外圈型號 | 312 |
| 基本額定靜載荷 | 11700 lbf 52000 N 52.00 kN |
| 基本額定動載荷 | 18400 lbf 82000 N 82.00 kN |
| 附件 | 雙面密封 |
| 重量 | 5.891 lb 2.672 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN UC312-205軸承尺寸規格
| 帶緊定螺釘的外球面軸承，寬外圈 - 球面外圈 - 尺寸 | |
| d | 2-5/16 in 58.738 mm |
| D | 5.1181 in 130.000 mm |
| C | 1.4173 in 36.000 mm |
| B | 2.7953 in 71.000 mm |
| r | 0.0984 in 2.500 mm |
| ds | 1/2-20 UNF |
| G | 0.4724 in 12.000 mm |
| d4 | 3.2559 in 82.700 mm |
| S1 | 1.7717 in 45.000 mm |
| S | 1.0236 in 26.000 mm |

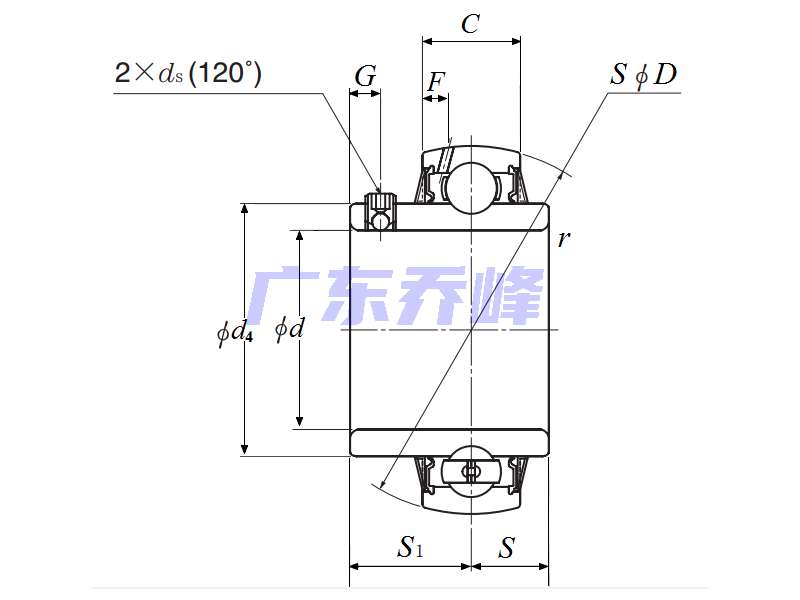

NTN UC312-205軸承尺寸圖
