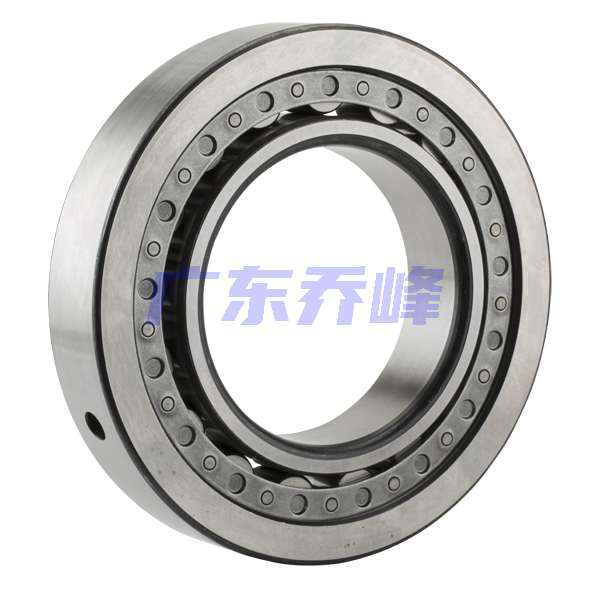

NTN MA1311EHL軸承代號說明
M
A
1
3
1
1
E
H
L
MA：M：NTN BOWER產品，標準公制尺寸系列，A：滑動內圈
1：寬度系列：01系列
3：尺寸系列：03系列
11：內徑：55 mm
E：外圈雙擋邊
H：外圈外徑上帶盲銷孔
L：復合鋼保持架
MA：
M：NTN BOWER產品，標準公制尺寸系列，A：滑動內圈
1：
寬度系列：01系列
3：
尺寸系列：03系列
11：
內徑：55 mm
E：
外圈雙擋邊
H：
外圈外徑上帶盲銷孔
L：
復合鋼保持架
NTN MA1311EHL軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 復合鋼 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 35500 lbf 157000 N 157.00 kN |
| 基本額定動載荷 | 31500 lbf 139000 N 139.00 kN |
| 附件 | 開式 |
| 重量 | 3.699 lb 1.678 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN MA1311EHL軸承尺寸規格
| 圓柱滾子軸承 -可分離型，普通內圈，外圈帶兩個加強筋，銷釘孔 - 尺寸 | |
| B | 2.1654 in 55.000 mm |
| D | 4.7244 in 120.000 mm |
| W | 1.1417 in 29.000 mm |
| A | 2.8118 in 71.420 mm |
| H | 3.8598 in 98.040 mm |
| a | 0.3748 in 9.520 mm |
| b | 0.1402 in 3.560 mm |
| R | 0.0799 in 2.030 mm |
| U（普通內外圈） | 2.6181 in 66.500 mm |
| V（加強筋內外圈） | 2.8110 in 71.400 mm |
| X（普通內外圈） | 4.2795 in 108.700 mm |
| Z（加強筋內外圈） | 4.0709 in 103.400 mm |
| r | 0.0799 in 2.030 mm |

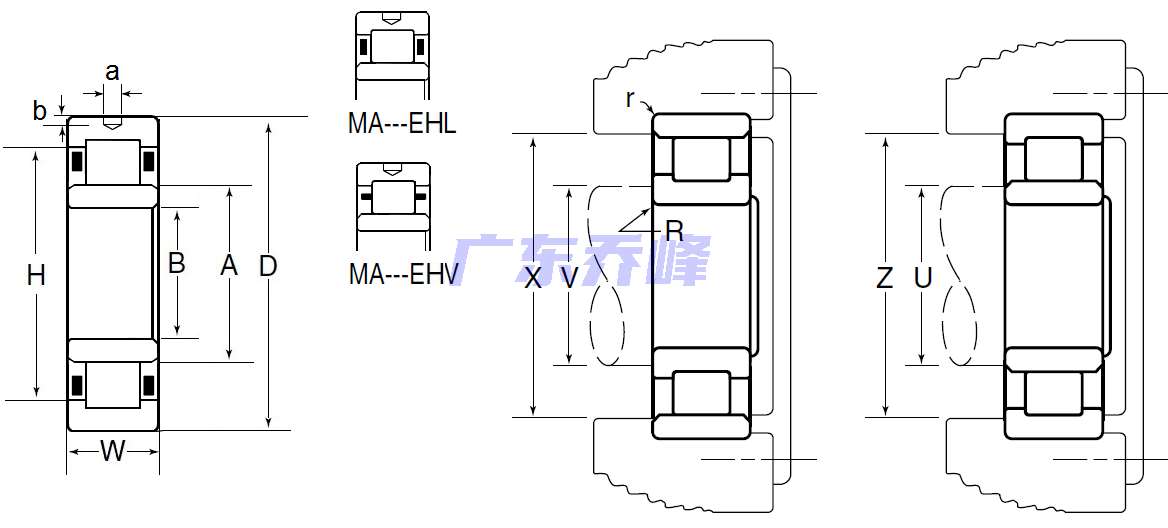

NTN MA1311EHL軸承尺寸圖
