NTN A-UCX15-213D1軸承代號說明
A
-
U
C
X
1
5
-
2
1
3
D
1
A-：從非鎖定機構側進行潤滑
UCX：寬內圈，緊定螺釘式，帶拋油環，中型承重
15：內徑系列：75 mm
-：內徑分隔符
213：內徑：2.8125 in
D1：帶油槽油孔，可再潤滑
A-：
從非鎖定機構側進行潤滑
UCX：
寬內圈，緊定螺釘式，帶拋油環，中型承重
15：
內徑系列：75 mm
-：
內徑分隔符
213：
內徑：2.8125 in
D1：
帶油槽油孔，可再潤滑
NTN A-UCX15-213D1軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 黑色氧化物 |
| 滾珠材質 | 鋼 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度等級 | ISO Class 0 |
| 性能 | 中等 |
| 鎖緊裝置 | 緊定螺釘 |
| 潤滑方式 | 可再潤滑 |
| 基本額定靜載荷 | 11900 lbf 53000 N 53.00 kN |
| 基本額定動載荷 | 16300 lbf 72500 N 72.50 kN |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN A-UCX15-213D1軸承尺寸規格
| 超一流帶緊定螺釘的外球面軸承，寬外圈 - 球面外圈 - 尺寸 | |
| d | 2-13/16 in 71.438 mm |
| D | 5.5118 in 140.000 mm |
| C | 1.3780 in 35.000 mm |
| B | 3.2520 in 82.600 mm |
| r | 0.0787 in 2.000 mm |
| ds | 1/2-20 UNF |
| G | 0.4724 in 12.000 mm |
| d4 | 3.8622 in 98.100 mm |
| S1 | 1.9409 in 49.300 mm |
| S | 1.3110 in 33.300 mm |
| F | 0.3740 in 9.500 mm |

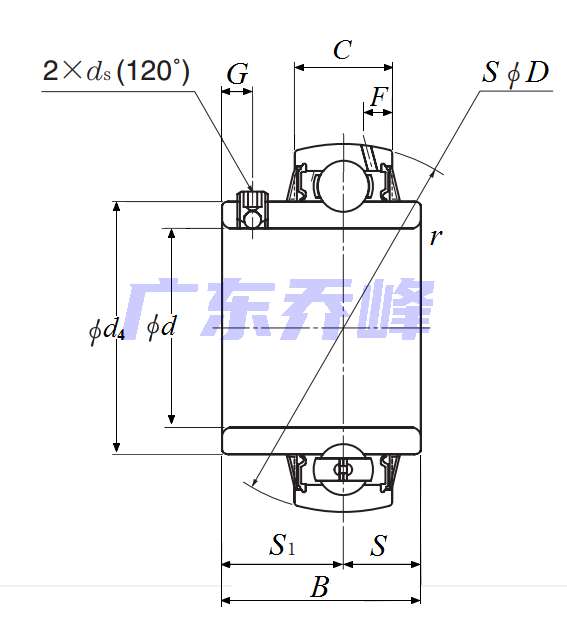

NTN A-UCX15-213D1軸承尺寸圖
NTN A-UCX15-213D1軸承相關配件/適用型號
| UCPX-2.13/16 | 詳細尺寸，d：71.438mm，h：88.90000mm，b：88.900mm，j：228.600mm，2b：177.800mm，r：330.200mm |
| UCFUX-2.13/16 | 詳細尺寸，d：71.438mm，c：22.200mm，b：65.100mm，j：152.400mm，r：200.000mm |
