GMN S607CTAUPDUL軸承代號說明
G
M
N
S
6
0
7
C
T
A
U
P
D
U
L
GMN ：軸承品牌：GMN
S：內圈帶兩個導向盤
6：角接觸球軸承
0：尺寸系列：10系列
7：內徑：7 mm
C：接觸角 15°
TA：外圈導向層壓酚醛樹脂保持架或聚酰胺保持架
UP：符合GMN規范的GMN高精度
D：雙列
U：萬能配對
L：輕型預緊
GMN ：
軸承品牌：GMN
S：
內圈帶兩個導向盤
6：
角接觸球軸承
0：
尺寸系列：10系列
7：
內徑：7 mm
C：
接觸角 15°
TA：
外圈導向層壓酚醛樹脂保持架或聚酰胺保持架
UP：
符合GMN規范的GMN高精度
D：
雙列
U：
萬能配對
L：
輕型預緊

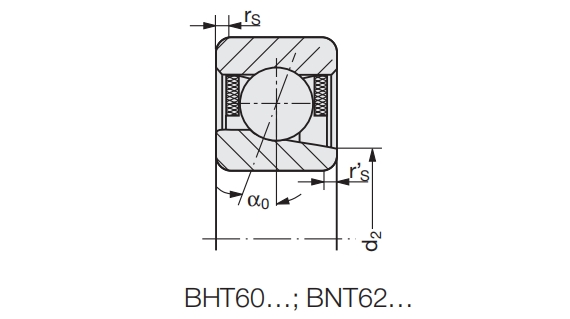

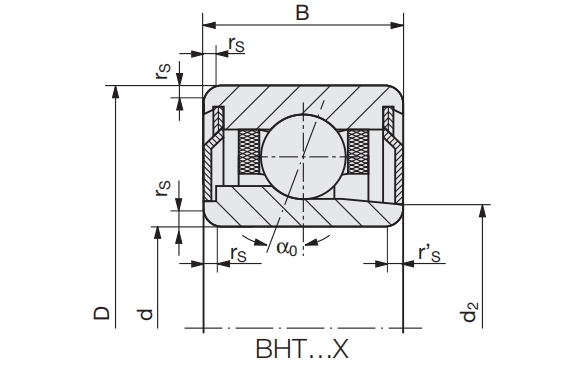

GMN S607CTAUPDUL軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 7 |
| 軸承外徑 D | 19 |
| 軸承厚度 B | 6 |
| 倒角半徑 rs.min | 0.3 |
| 倒角半徑，開口側 rs1.min | 0.3 |
| 滾珠參數 | |
| 數量 Z | 10 |
| 滾珠直徑 Dw | 3.175 mm |
| 橋臺和圓角尺寸 (mm) | |
| 內圈外徑 d1 | 10.7 |
| 內圈外徑，開口側 d2 | - |
| 保持架孔徑 dk | 13.5 |
| 節圓直徑 dm | 13 |
| 外圈內徑 D1 | 15.8 |
| 外圈內徑，開口側 D2 | 16.5 |
| SMI潤滑油槽寬度 a | - |
| 額定載荷（N） | |
| 基本動載荷 C | 2650 |
| 基本靜載荷 Co | 1150 |
| 參考重量（kg） | |
| 0.007 | |
| 輕預緊 (N) | |
| 預緊量 Fv | 12 |
| 提升力 Fa.max | 37 |
| 軸向剛度（配對軸承） Cax | 11/μm |
| 中預緊 (N) | |
| 預緊量 Fv | 40 |
| 提升力 Fa.max | 140 |
| 軸向剛度（配對軸承） Cax | 20/μm |
| 重預緊 (N) | |
| 預緊量 Fv | 80 |
| 提升力 Fa.max | 300 |
| 軸向剛度（配對軸承） Cax | 30/μm |
| 其他參數 | |
| 接觸角 α0 | 15° |
| 極限轉速 n | 125000/min |
| 最小彈簧預緊 Ff | 65 N |
