IBC 7211.C.TPA.PHG.UM軸承尺寸、參數與圖紙
| 接觸角 | |
| 53000 ° | |

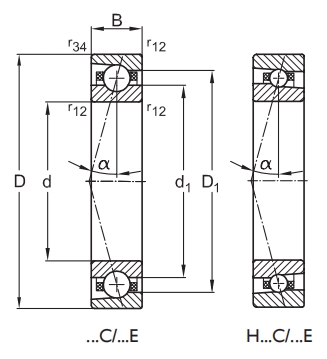

| 外形尺寸 (mm) | |
| 軸承內徑 d | 55 |
| 軸承外徑 D | 100 |
| 軸承厚度 B | 21 |
| 內圈外徑 d1 | 70.1 |
| 外圈內徑 D1 | 85 |
| 倒角半徑 r1,2.max | 1.5 |
| 倒角半徑 r3,4.max | 1 |

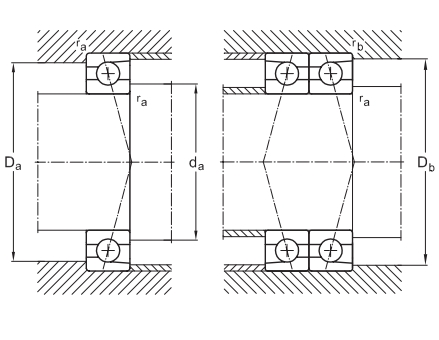

| 擋肩和倒角尺寸 (mm) | |
| 內圈擋肩 da.min | 63.3 |
| 外圈擋肩 Da.max | 91.7 |
| 外圈擋肩 Db.max | 91.7 |
| 倒角半徑 ra.max | 1.5 |
| 倒角半徑 rb.max | 1 |
| 額定載荷（N） | |
| 動態額定載荷 Cr | 53000 |
| 靜態徑向載荷 Cor | 40000 |
| 疲勞極限載荷 Cu | 148 |
| 極限轉速（r/min） | |
| 脂潤滑 | 15300 |
| 油/油霧潤滑 | 22800 |

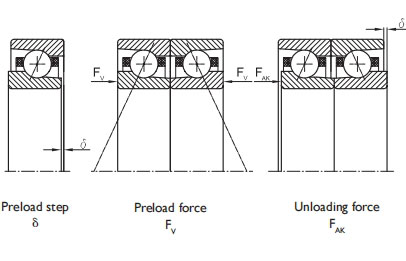

| 超輕預緊 | |
| 預緊力 Fv | 140 N |
| 凸出量 δ | 8 μm |
| 軸向剛度 Sa | 50 N/μm |
| 徑向剛度 Sr | 340 N/μm |
| 卸載力 F.AK | 390 N |
| 輕型預緊 | |
| 預緊力 Fv | 280 N |
| 凸出量 δ | 12 μm |
| 軸向剛度 Sa | 70 N/μm |
| 徑向剛度 Sr | 410 N/μm |
| 卸載力 F.AK | 790 N |
| 中等預緊 | |
| 預緊力 Fv | 620 N |
| 凸出量 δ | 20 μm |
| 軸向剛度 Sa | 95 N/μm |
| 徑向剛度 Sr | 480 N/μm |
| 卸載力 F.AK | 1770 N |
| 重壓預緊 | |
| 預緊力 Fv | 1250 N |
| 凸出量 δ | 30 μm |
| 軸向剛度 Sa | 140 N/μm |
| 徑向剛度 Sr | 610 N/μm |
| 卸載力 F.AK | 3530 N |
| 其他參數 | |
| 注入直徑 d.pi | 73.1 mm |

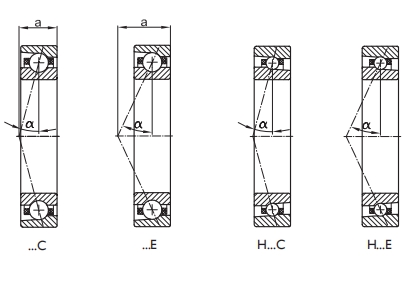

| 作用點位置 a | 21 mm |
| 精密鎖緊螺母型號 | MBA55 |
| 參考重量 | 0.63 kg |
