IBC BS50M100.P4A.QBCM軸承尺寸、參數與圖紙
| 接觸角 | |
| 69200 ° | |

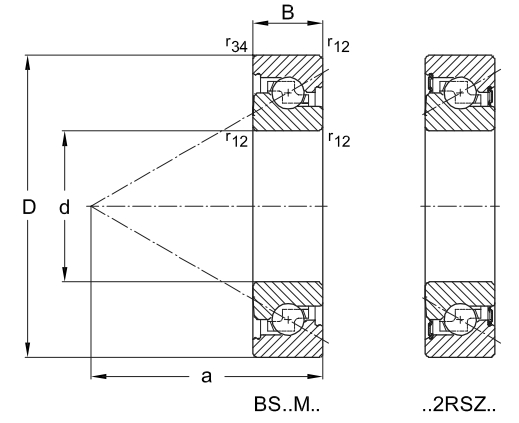

| 外形尺寸 (mm) | |
| 軸承內徑 d | 50 |
| 軸承外徑 D | 100 |
| 軸承厚度 B | 20 |
| 倒角半徑 r1,2.max | 1 |
| 倒角半徑 r3,4.max | 0.6 |

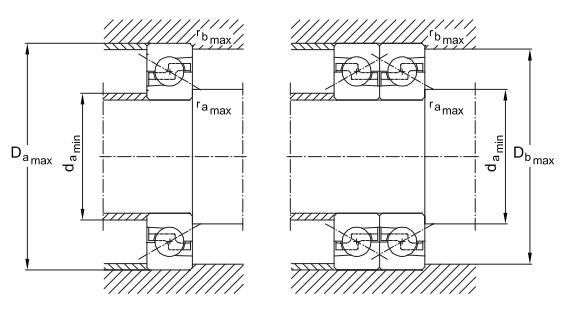

| 安裝尺寸 (mm) | |
| 內圈擋肩 da.min | 59 |
| 內圈外徑 d1 | 78 |
| 外圈內徑 D1 | 79 |
| 外圈擋肩 Db.max | 89 |
| 倒角半徑 r1,2.max | 1 |
| 倒角半徑 r3,4.max | 0.6 |
| 額定載荷（N） | |
| 動態額定載荷 Ca | 69200 |
| 靜態徑向載荷 Coa | 140000 |
| 疲勞極限載荷 Cu | 5190 |
| 輕型預緊 | |
| 預緊力 Fv | 2800 N |
| 軸向剛度 Sax | 1.23 N/μm |
| 脂潤滑轉速 n.F | 4800 rpm |
| 摩擦力矩 M.R | 0.2 N |
| 中等預緊 | |
| 預緊力 Fv | 6300 N |
| 軸向剛度 Sax | 1630 N/μm |
| 脂潤滑轉速 n.F | 3800 rpm |
| 摩擦力矩 M.R | 0.33 N |
| 重壓預緊 | |
| 預緊力 Fv | 12600 N |
| 軸向剛度 Sax | 2070 N/μm |
| 脂潤滑轉速 n.F | 1900 rpm |
| 摩擦力矩 M.R | 0.65 N |
| 其他參數 | |
| 作用點位置 a | 75 mm |
| 參考重量 | 0.89 kg |
