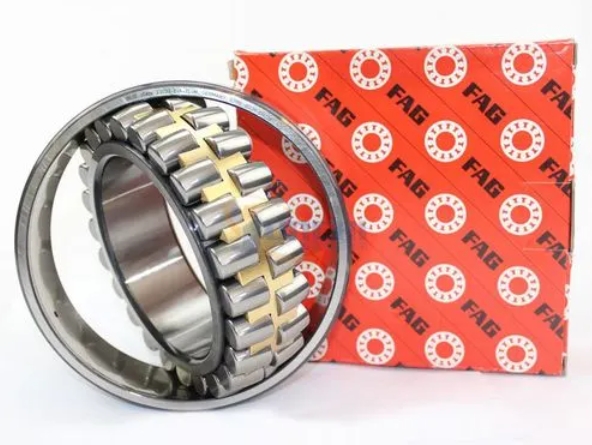

FAG 24176-BE-XL-K30-C3軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 380 |
| 軸承外徑 D | 620 |
| 軸承厚度 B | 243 |
| 倒角半徑 r.min | 5 |
| 安裝尺寸 (mm) | |
| 外圈內徑 D1 ≈ | 527.6 |
| 內圈外徑 d2 ≈ | - |
| 潤滑槽徑 ds | 9.5 |
| 潤滑孔徑 ns | 17.7 |
| 內圈外徑 da.min | 400 |
| 外圈內徑 Da.max | 600 |
| 倒角半徑 ra.max | 4 |
| 載荷（kN） | |
| 基本動載荷 C | 5800000 |
| 基本靜載荷 Co | 9700000 |
| 疲勞極限載荷 Cur | 710000 |
| 極限轉速（/min） | |
| 參考轉速 | 670 |
| 極限轉速 | 325 |
| 參考重量（kg） | |
| 283 | |
| 其他參數 | |
| 常數 e | 0.38 |
| 軸向載荷系數 Y1 | 1.76 |
| 軸向載荷系數 Y2 | 2.62 |
| 軸向載荷系數 Y0 | 1.72 |
