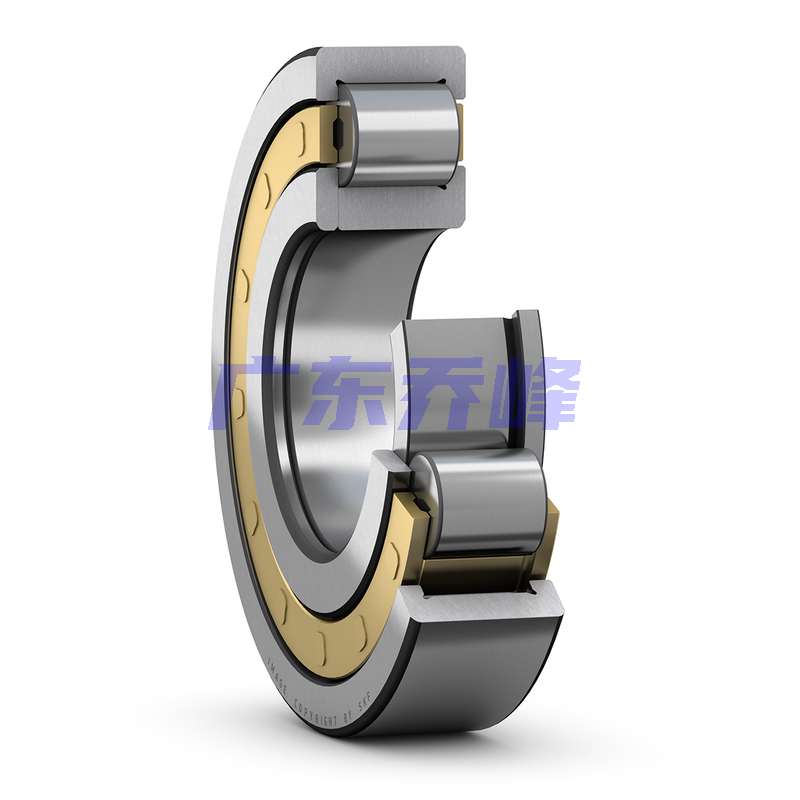

SKF NUP317ECM軸承尺寸
| 內徑 | d | 85mm |
| 外徑 | D | 180mm |
| 寬度 | B | 41mm |
| 內圈（NJ、NUP、N、NF、NJF） 肩部直徑 | d? ≈ | 117mm |
| 內圈肩部直徑（NU、NJ、NUP、NUB、NF、NJF） | D? ≈ | 151.4mm |
| 內圈滾道直徑（NU、NJ、NUP、NUB、 NJF） | F | 108mm |
| 外圈內徑（NU、NJ、NUP、NUB、 NJF） | r?,? min. | 3mm |
| 內半徑法蘭（mCRB 的 NUP = ORD10 <=420） | r?,? min. | 3mm |
SKF NUP317ECM軸承擋肩尺寸
| 隔塊襯套（所有）最小許可外直徑 | d? min. | 99mm |
| 軸肩最小許可外直徑（NU、NJ、NUP、NUB; 不適合于圓錐孔） | db min. | 120mm |
| 軸承座肩或隔塊襯套（所有）最大的許可內直徑 | D? max. | 165.5mm |
| 軸承基座和軸承座肩之間過渡段的最大允許半徑（NU、NJ、NUP、NUB） | r? max. | 2.5mm |
SKF NUP317ECM軸承數據計算
| 基本額定動載 | 340kN |
| 基本額定靜載荷 | 335kN |
| 疲勞載荷限值 | 41.5kN |
| 參考轉速 | 4000r/min |
| 極限轉速 | 4800r/min |
| 計算系數 | 0.15 |
| 限制值 | 0.2 |
| 軸向載荷系數 | 0.6 |
SKF NUP317ECM軸承質量
| 軸承重量 | 5.6kg |
SKF NUP317ECM軸承相關產品推薦
| 型號 | 市場價 | 喬峰價 | 庫存 |
| SKF NUP317ECM/C3VQ260/R820軸承 | ￥10174.32元 | - | 2 |
SKF NUP317ECM軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF NUP317ECM軸承尺寸圖
