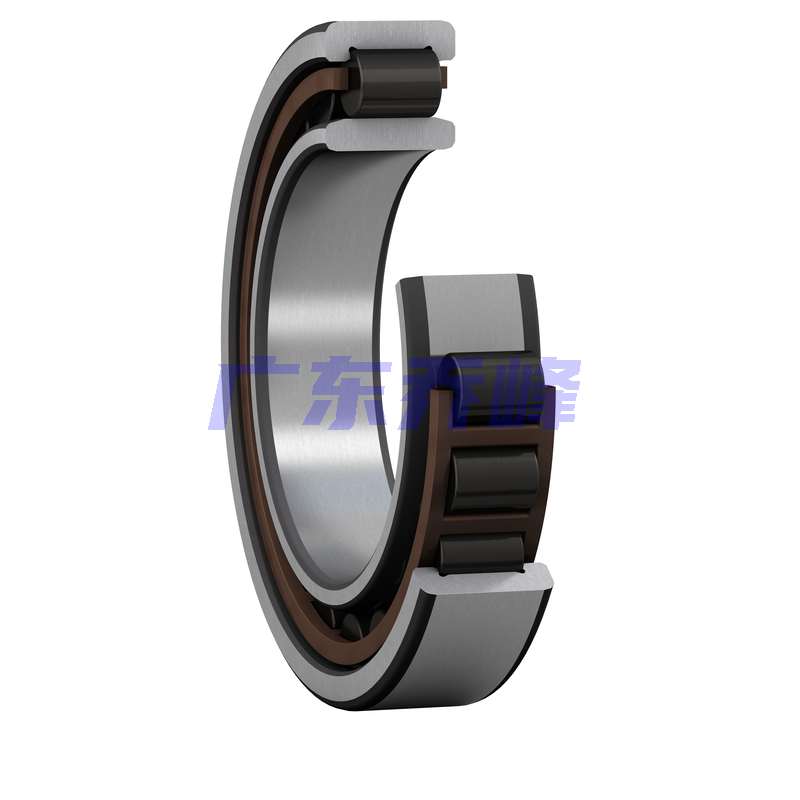

SKF NU1009ECP/HC5C3軸承尺寸
| 內徑 | d | 45mm |
| 外徑 | D | 75mm |
| 寬度 | B | 16mm |
| 外圈肩部直徑 | D? ≈ | 65.3mm |
| 內圈滾道直徑 | F | 52.5mm |
| 正常位置軸承套圈相對于其他套圈許可軸向位移 | s max. | 0.9mm |
| 倒角尺寸 | r?,? min. | 1mm |
| 倒角尺寸 | r?,? min. | 0.6mm |
SKF NU1009ECP/HC5C3軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 48.2mm |
| 軸擋肩直徑 | d? max. | 51mm |
| 軸擋肩直徑 | db min. | 54mm |
| 軸承座擋肩尺寸 | D? max. | 70.4mm |
| 倒角半徑 | r? max. | 1mm |
| 倒角半徑 | rb max. | 0.6mm |
SKF NU1009ECP/HC5C3軸承數據計算
| 基本額定動載 | 44.6kN |
| 基本額定靜載荷 | 52kN |
| 疲勞載荷限值 | 5.4kN |
| 參考轉速 | 11000r/min |
| 極限轉速 | 13000r/min |
| 計算系數 | 0.1 |
SKF NU1009ECP/HC5C3軸承質量
| 軸承重量 | 0.19kg |
SKF NU1009ECP/HC5C3軸承尺寸圖
