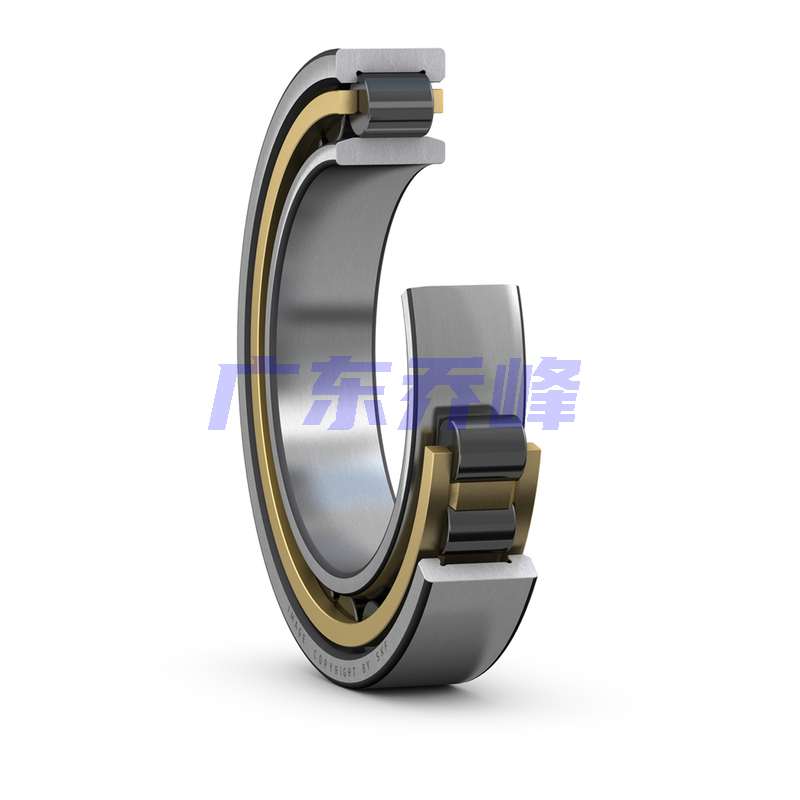

SKF NU1008ML/HC5C3軸承代號說明
N
U
1
0
0
8
M
L
/
H
C
5
C
3
NU：外圈雙擋邊，內圈無擋邊
1：寬度系列：01系列
0：尺寸系列：10系列
08：內徑：40 mm
ML：機切削黃銅保持架，窗式，內圈或外圈引導（取決于軸承型號）
/HC5：滾動體由氮化硅制成（混合陶瓷軸承）
C3：C3 游隙
NU：
外圈雙擋邊，內圈無擋邊
1：
寬度系列：01系列
0：
尺寸系列：10系列
08：
內徑：40 mm
ML：
機切削黃銅保持架，窗式，內圈或外圈引導（取決于軸承型號）
/HC5：
滾動體由氮化硅制成（混合陶瓷軸承）
C3：
C3 游隙
SKF NU1008ML/HC5C3軸承尺寸
| 內徑 | d | 40mm |
| 外徑 | D | 68mm |
| 寬度 | B | 15mm |
| 外圈肩部直徑 | D? ≈ | 57.6mm |
| 內圈滾道直徑 | F | 47mm |
| 正常位置軸承套圈相對于其他套圈許可軸向位移 | s max. | 2.4mm |
| 倒角尺寸 | r?,? min. | 1mm |
| 倒角尺寸 | r?,? min. | 0.6mm |
SKF NU1008ML/HC5C3軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 43.2mm |
| 軸擋肩直徑 | d? max. | 45mm |
| 軸擋肩直徑 | db min. | 49mm |
| 軸承座擋肩尺寸 | D? max. | 63.4mm |
| 倒角半徑 | r? max. | 1mm |
| 倒角半徑 | rb max. | 1mm |
SKF NU1008ML/HC5C3軸承數據計算
| 基本額定動載 | 25.1kN |
| 基本額定靜載荷 | 26kN |
| 疲勞載荷限值 | 2.55kN |
| 參考轉速 | 12000r/min |
| 極限轉速 | 22000r/min |
| 計算系數 | 0.15 |
SKF NU1008ML/HC5C3軸承質量
| 軸承重量 | 0.21kg |
SKF NU1008ML/HC5C3軸承尺寸圖
