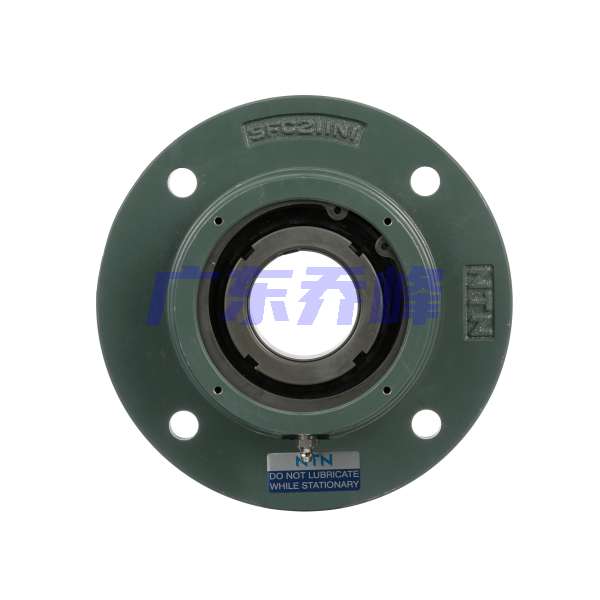

NTN SFCW2224N1軸承技術規格
| 類型 | 四螺栓圓形法蘭式軸承座 |
| 軸承類型 | 調心滾子軸承 |
| 鎖緊裝置 | 緊定襯套 |
| 密封圈材質 | 丁腈橡膠 |
| 軸承型號 | MX-W22224EALLKD1C3 |
| 軸承座型號 | SFC224N1 |
| 緊定襯套型號 | H2324XM1 |
| 殼體材質 | 球墨鑄鐵 |
| 殼體鑄造型式 | 一體成型 |
| 性能 | 重型 |
| 端蓋類型 | 開式 |
| 基本額定動載荷 | 155000 lbf 688000 N 688.00 kN |
| 基本額定靜載荷 | 169000 lbf 753000 N 753.00 kN |
| 極限轉速 | 1300轉/分鐘 |
| 應用溫度范圍 | -40 to 400 oF -40 to 200 oC |
| 潤滑方式 | 可再潤滑 |
NTN SFCW2224N1軸承尺寸規格
| 密封球面法蘭式軸承座單元，SFCW系列 - 尺寸 | |
| d | 4.3307 in 110.000 mm |
| a | 15.7480 in 400.0 mm |
| b | 4.1339 in 105.0 mm |
| c | 1.2598 in 32.0 mm |
| m | 12.9921 in 330.0 mm |
| f | 10.7843 in 275.0 mm |
| j | 1.6535 in 42.0 mm |
| s | 0.9055 in 23.0 mm |
| 注意 | 銷售圖紙反映的是不帶緊定襯套的尺寸，實際上是帶的，因此需要注意。如不能很好把握，可直接致電020-81178086咨詢我們。 |

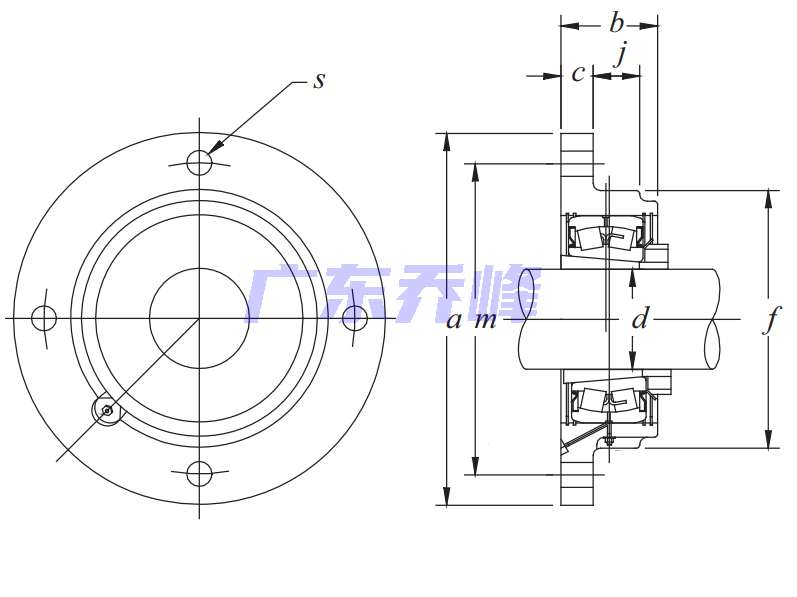

NTN SFCW2224N1軸承尺寸圖
NTN SFCW2224N1軸承安裝指南
| 軸向位移 - Min. | 0.030 in |
| 軸向位移 - Max. | 0.043 in |
| 推薦的鎖緊螺母旋轉角度 | 180 o |
| 液壓 - Min. | 2750 lb/in2 |
| 液壓 - Max. | 3850 lb/in2 |
NTN SFCW2224N1軸承同尺寸型號
| SFCW2224N1 | 詳細尺寸，d：110.000mm，f：400.000mm，c：32.000mm，b：105.000mm，：330.000mm |
| C-SFCW2224N1 | 詳細尺寸，d：110.000mm，f：400.000mm，c：32.000mm，b：105.000mm，：330.000mm |
| 共計找到2條記錄 | |
NTN SFCW2224N1軸承相關配件/適用型號
| MX-W22224EALLKD1C3 | 詳細尺寸，d：120.000mm，dD：215.000mm，b：76.000mm，r：1.500mm |
