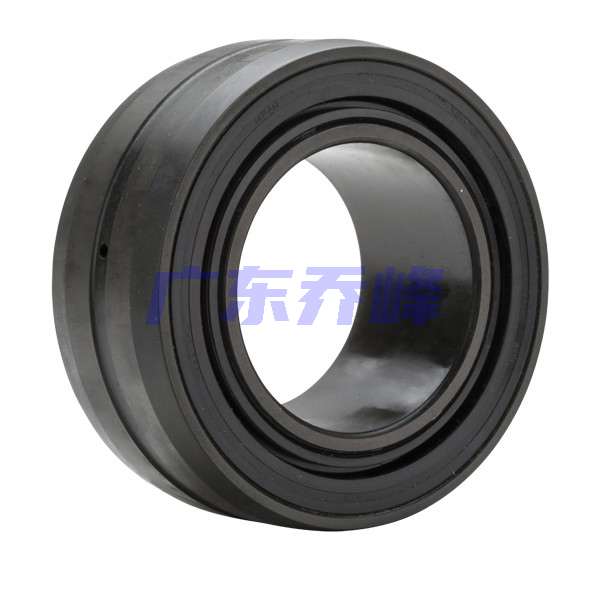

NTN MX-W22224EALLKD1C3軸承代號說明
M
X
-
W
2
2
2
2
4
E
A
L
L
K
D
1
C
3
MX-：所有部件均涂有磷酸鹽
W：寬系列整體密封調心滾子軸承
2：調心滾子軸承
2：寬度尺寸系列：2系列
2：外徑尺寸系列：2系列
24：內徑：120 mm
EA：EA型，帶壓制鋼保持架，高載荷
LL：兩個帶鋼墊板的整體式卡帶密封件
K：錐孔，錐角 1:12
D1：外圈潤滑油槽油孔
C3：C3游隙
MX-：
所有部件均涂有磷酸鹽
W：
寬系列整體密封調心滾子軸承
2：
調心滾子軸承
2：
寬度尺寸系列：2系列
2：
外徑尺寸系列：2系列
24：
內徑：120 mm
EA：
EA型，帶壓制鋼保持架，高載荷
LL：
兩個帶鋼墊板的整體式卡帶密封件
K：
錐孔，錐角 1:12
D1：
外圈潤滑油槽油孔
C3：
C3游隙
NTN MX-W22224EALLKD1C3軸承技術規格
| 類型 | 調心滾子軸承 |
| 內孔型式 | 圓錐孔 |
| 材質 | 淬透鋼（IR/OR為磷酸鹽涂層） |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 極限轉速-脂潤滑 | 1300轉/分鐘 |
| 錐角 | 1:12 |
| 密封圈材質 | 丁腈橡膠 |
| 精度等級 | 公制 |
| 外圈矯正 | 重新潤滑 |
| 結構 | 單列 |
| 徑向游隙 | C3 |
| 基本額定靜載荷 | 169000 lbf 753000 N 753.00 kN |
| 基本額定動載荷 | 155000 lbf 688000 N 688.00 kN |
| 附件 | 雙面密封 |
| 重量 | 22.270 lb 10.102 kg |
| 應用溫度范圍 | -40 to 400 oF -40 to 200 oC |
NTN MX-W22224EALLKD1C3軸承尺寸規格
| 密封調心滾子軸承 - 圓錐孔 - 尺寸 | |
| d | 4.7244 in 120.000 mm |
| D | 8.4646 in 215.000 mm |
| B | 2.9921 in 76.000 mm |
| r | 0.0591 in 1.500 mm |
| W0 | 0.4724 in 12.000 mm |

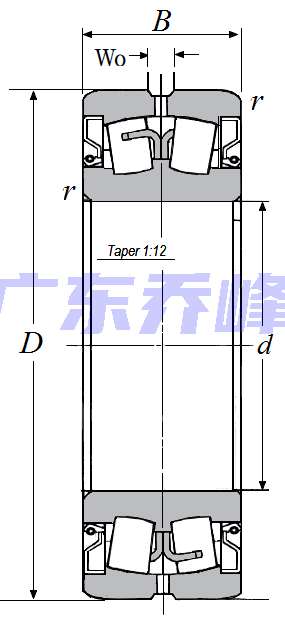

NTN MX-W22224EALLKD1C3軸承尺寸圖
NTN MX-W22224EALLKD1C3軸承相關配件/適用型號
| SFCW2224-403N1 | 詳細尺寸，d：106.363mm，f：400.000mm，c：32.000mm，b：105.000mm，：330.000mm |
| SFCW2224-404N1 | 詳細尺寸，d：107.950mm，f：400.000mm，c：32.000mm，b：105.000mm，：330.000mm |
| SFCW2224N1 | 詳細尺寸，d：110.000mm，f：400.000mm，c：32.000mm，b：105.000mm，：330.000mm |
| C-SFCW2224-403N1 | 詳細尺寸，d：106.363mm，f：400.000mm，c：32.000mm，b：105.000mm，：330.000mm |
| C-SFCW2224-404N1 | 詳細尺寸，d：107.950mm，f：400.000mm，c：32.000mm，b：105.000mm，：330.000mm |
| C-SFCW2224N1 | 詳細尺寸，d：110.000mm，f：400.000mm，c：32.000mm，b：105.000mm，：330.000mm |
| SPAW2224-403N1 | 詳細尺寸，d：106.363mm，h：133.39999mm，f：419.000mm，b：105.000mm，2b：121.000mm |
| SPAW2224-404N1 | 詳細尺寸，d：107.950mm，h：133.39999mm，f：419.000mm，b：105.000mm，2b：121.000mm |
| SPAW2224N1 | 詳細尺寸，d：110.000mm，h：133.39999mm，f：419.000mm，b：105.000mm，2b：121.000mm |
| SPW2224-403N1 | 詳細尺寸，d：106.363mm，h：140.00000mm，f：410.000mm，b：105.000mm，2b：120.000mm |
| SPW2224N1 | 詳細尺寸，d：110.000mm，h：140.00000mm，f：410.000mm，b：105.000mm，2b：120.000mm |
| C-SPAW2224-403N1 | 詳細尺寸，d：106.363mm，h：133.39999mm，f：419.000mm，2b：121.000mm，r：202.997mm |
| C-SPAW2224-404N1 | 詳細尺寸，d：107.950mm，h：133.39999mm，f：419.000mm，2b：121.000mm，r：202.997mm |
| C-SPW2224-403N1 | 詳細尺寸，d：106.363mm，h：140.00000mm，f：410.000mm，2b：120.000mm，r：203.000mm |
| CM-SPAW2224-403N1 | 詳細尺寸，d：106.363mm，h：133.39999mm，f：419.000mm，2b：121.000mm，r：189.992mm |
| CM-SPAW2224-404N1 | 詳細尺寸，d：107.950mm，h：133.39999mm，f：419.000mm，2b：121.000mm，r：189.992mm |
| CM-SPW2224-403N1 | 詳細尺寸，d：106.363mm，h：140.00000mm，f：410.000mm，2b：120.000mm，r：190.000mm |
