NTN NACV14軸承技術規格
| 類型 | 擋圈型滾輪軸承 |
| 滾子型式 | 滿裝 |
| 軸承類型 | 滾針軸承 |
| 材質 | 高碳鉻鋼 |
| 外圈類型 | 球面 |
| 極限轉速-油潤滑 | 10000轉/分鐘 |
| 極限轉速-脂潤滑 | 9000轉/分鐘 |
| 附件 | 開式 |
| 基本額定靜載荷 | 2990 lbf 13300 N 13.30 kN |
| 基本額定動載荷 | 1810 lbf 8050 N 8.05 kN |
| 軌道額定載荷 | 385 lbf 1710 N |
| 重量 | 0.079 lb 0.036 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN NACV14軸承尺寸規格
| 擋圈型滾輪軸承 - 帶內圈，NACV型，球面外圈 - 尺寸 | |
| d | 0.2500 in 6.350 mm |
| d公差 | 0.005/-0.010 mm |
| D（0/-0.050） | 0.8750 in 22.225 mm |
| F | 0.4331 in 11.000 mm |
| e | 0.6102 in 15.500 mm |
| C | 0.5000 in 12.700 mm |
| C公差 | 0/-0.130 mm |
| B | 0.5625 in 14.288 mm |
| B公差 | 0/-0.250 mm |

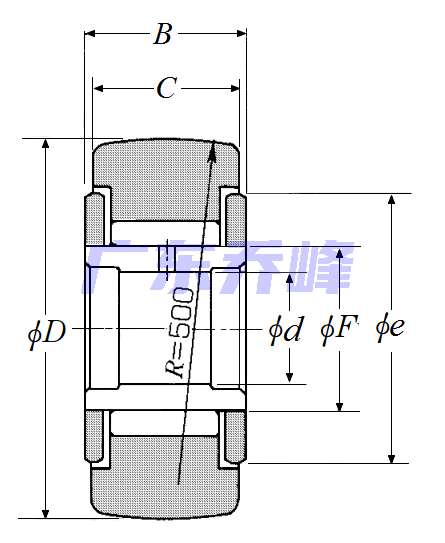

NTN NACV14軸承尺寸圖
