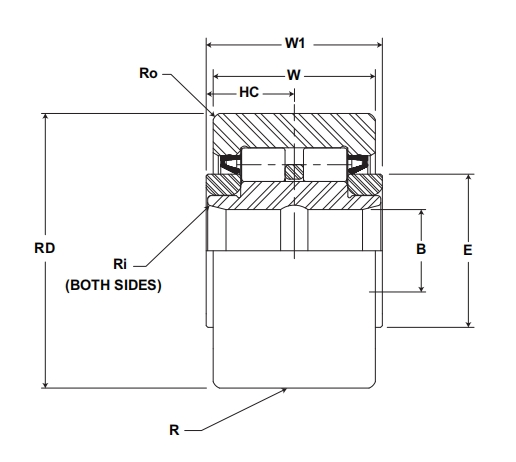

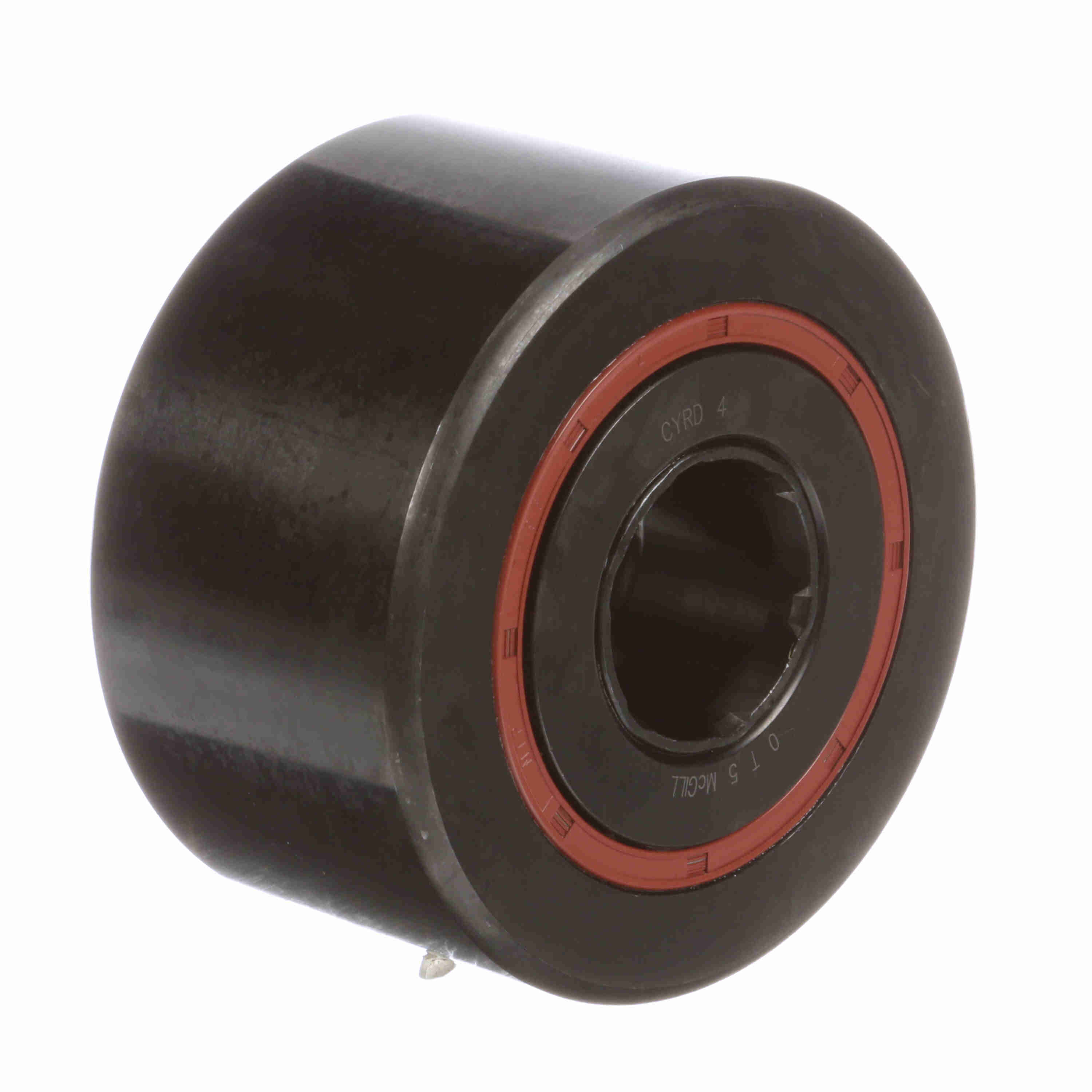

MCGILL CYRD2-3/4軸承尺寸、參數與圖紙
| 基本尺寸 (in) | |
| 滾輪外徑 RD | 2.75 |
| 滾輪外徑公差 | +0/-0.001 |
| 滾輪寬度 W | 1.5 |
| 滾輪寬度公差 | +0/-0.001 |
| 滾輪內徑 SD | 0.75 |
| 滾輪內徑公差 | +0.0002/-0.0004 |
| 滾輪內徑寬度 W1 | 1.5625 |
| 滾輪內徑寬度公差 | +0.005/-0.01 |
| 球面外圈半徑 R | 圓柱外圈 |
| 安裝尺寸 (in) | |
| 孔中心距 HC | 0.56 |
| 最小凸臺直徑 E | 1.69 |
| 內圈圓角半徑 Ri | 0.07 |
| 外圈圓角半徑 Ro | 0.09 |
| 推薦軸直徑 (mm) | |
| 推配合 PF | 0.7495 |
| 推配合公差 PFT | ±0.0002 |
| 緊配合 PF | 0.7501 |
| 緊配合公差 PFT | ±0.0002 |
| 壓配合 PF | 0.7505 |
| 壓配合公差 PFT | ±0.0002 |
| 重量（lb） | |
| 2.17 | |
| 載荷（lb） | |
| 滾輪動載荷 | 15000 |
| 滾輪靜載荷 | 10400 |
