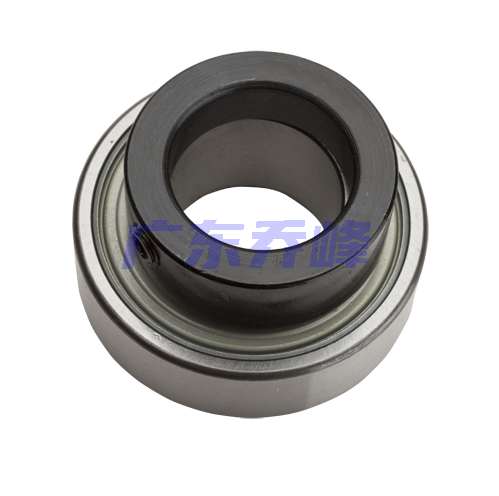

NTN JELS207軸承代號說明
J
E
L
S
2
0
7
JEL：窄內圈，帶偏心鎖環
S：圓柱外圈
2：系列：輕型承重
07：內徑：35 mm
JEL：
窄內圈，帶偏心鎖環
S：
圓柱外圈
2：
系列：輕型承重
07：
內徑：35 mm
NTN JELS207軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 淬透鋼 |
| 滾珠材質 | 鋼 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 性能 | 標準 |
| 鎖緊裝置 | 偏心鎖緊套 |
| 潤滑方式 | 不可再潤滑 |
| 鎖緊套型號 | EL207 |
| 基礎外圈型號 | 207 |
| 基本額定靜載荷 | 3450 lbf 15300 N 15.30 kN |
| 基本額定動載荷 | 5800 lbf 25700 N 25.70 kN |
| 附件 | 雙面密封 |
| 重量 | 1.168 lb 0.530 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN JELS207軸承尺寸規格
| 帶偏心鎖緊套的外球面軸承，狹窄內圈 - 圓柱內徑 - 尺寸 | |
| d | 1.3780 in 35.000 mm |
| D | 2.8346 in 72.000 mm |
| C | 0.7480 in 19.000 mm |
| B | 1.0000 in 25.400 mm |
| B1 | 1.5315 in 38.900 mm |
| r | 0.0591 in 1.500 mm |
| ds | M10x1.25 |
| G | 0.2677 in 6.800 mm |
| d3 | 2.1850 in 55.500 mm |
| B5 | 0.6890 in 17.500 mm |
| S1 | 1.1575 in 29.400 mm |
| S | 0.3740 in 9.500 mm |
| r1 | 0.0591 in 1.500 mm |
NTN JELS207軸承尺寸圖
