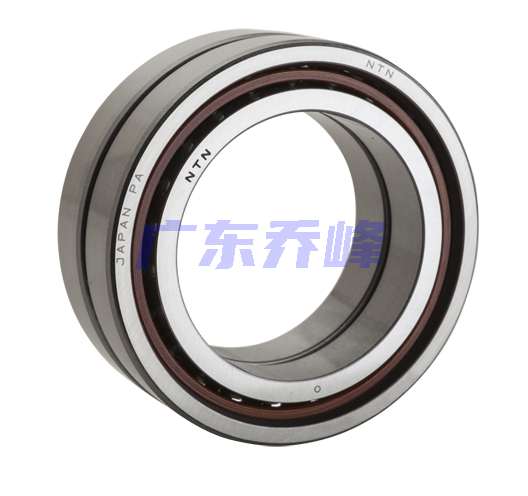

NTN 5S-HSB010CT1DTP2軸承代號說明
5
S
-
H
S
B
0
1
0
C
T
1
D
T
P
2
5S-：陶瓷球軸承
HSB：超高速角接觸球軸承.HSB型
0：尺寸系列：10系列
10：內徑：50 mm
C：接觸角 15o
T1：機加工酚醛樹脂保持架
DT：串聯配對， / /
P2：P2級精度
5S-：
陶瓷球軸承
HSB：
超高速角接觸球軸承.HSB型
0：
尺寸系列：10系列
10：
內徑：50 mm
C：
接觸角 15o
T1：
機加工酚醛樹脂保持架
DT：
串聯配對， / /
P2：
P2級精度
NTN 5S-HSB010CT1DTP2軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 分層型 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 陶瓷 |
| 精度 | ISO Class 2 |
| 結構 | 雙列 |
| 基本額定靜載荷 | 5150 lbf 22800 N 22.80 kN |
| 基本額定動載荷 | 7650 lbf 34000 N 34.00 kN |
| 附件 | 開式 |
| 重量 | 1.012 lb 0.459 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 5S-HSB010CT1DTP2軸承尺寸規格
| 超高速雙聯角接觸球軸承，串聯配對 - 尺寸 | |
| d | 1.9685 in 50.000 mm |
| D | 3.1496 in 80.000 mm |
| B | 0.6299 in 16.000 mm |
| 2B | 1.2598 in 32.000 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 15 o |
| da min | 2.1850 in 55.500 mm |
| Da max | 2.9331 in 74.500 mm |
| ras max | 0.0394 in 1.000 mm |

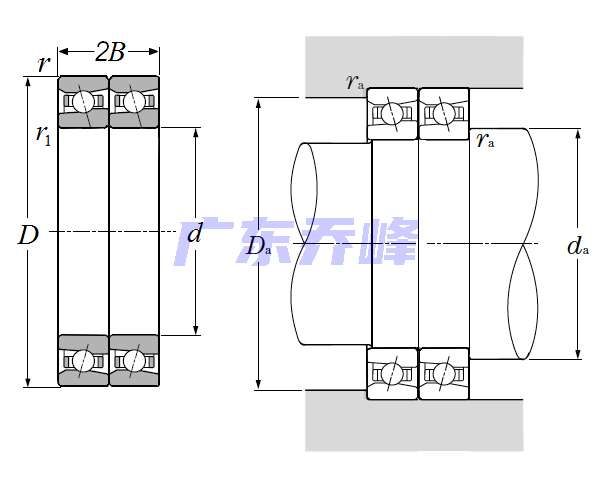

NTN 5S-HSB010CT1DTP2軸承尺寸圖
