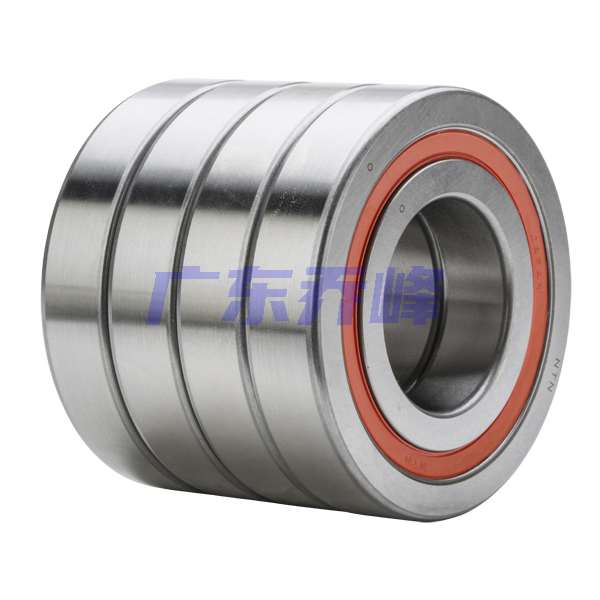

NTN 2A-BST35X72-1BLX#03軸承代號說明
2
A
-
B
S
T
3
5
X
7
2
-
1
B
L
X
#
0
3
2A-：特殊熱處理
BST：Ball Screw Support，即滾珠絲杠支撐
35：公稱內徑：35 mm
X：分隔符
72：外徑：72 mm
-1B：標準預緊
LX：接觸式丁腈橡膠密封
#03：無意義后綴
2A-：
特殊熱處理
BST：
Ball Screw Support，即滾珠絲杠支撐
35：
公稱內徑：35 mm
X：
分隔符
72：
外徑：72 mm
-1B：
標準預緊
LX：
接觸式丁腈橡膠密封
#03：
無意義后綴
NTN 2A-BST35X72-1BLX#03軸承技術規格
| 類型 | 滾珠絲杠用角接觸推力球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 玻璃纖維增強 |
| 保持架材質 | 尼龍 |
| 滾珠材質 | 鋼 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | ISO Class 4 |
| 結構 | 四列 |
| 附件 | 雙面密封 |
| 重量 | 2.690 lb 1.220 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 2A-BST35X72-1BLX#03軸承尺寸規格
| 滾珠絲杠用四列角接觸推力球軸承 - 開式，兩排承受軸向載荷 - 尺寸 | |
| d | 1.3780 in 35.000 mm |
| D | 2.8346 in 72.000 mm |
| B | 0.5906 in 15.000 mm |
| 4B | 2.3622 in 60.000 mm |
| d1 | 2.0630 in 52.400 mm |
| d2 | 1.8976 in 48.200 mm |
| D1 | 2.3465 in 59.600 mm |
| D2 | 2.5079 in 63.700 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 60 o |

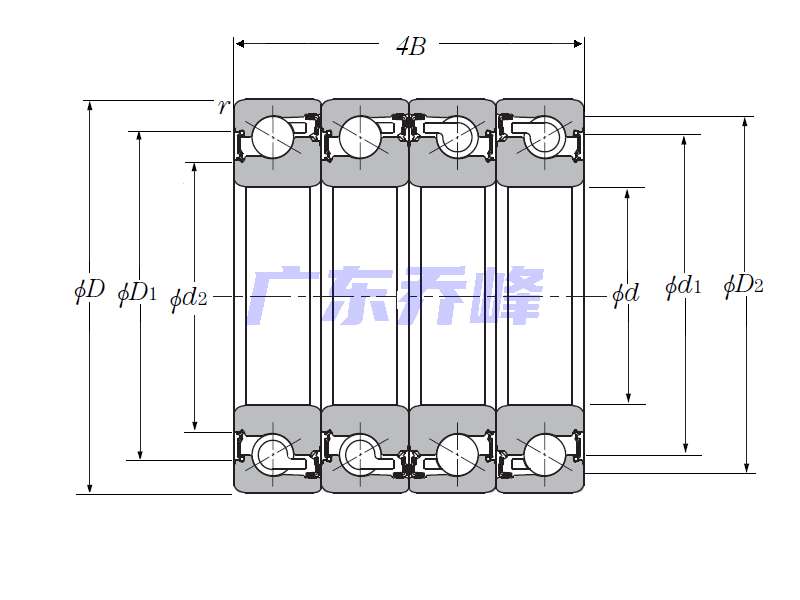

NTN 2A-BST35X72-1BLX#03軸承尺寸圖
