外球面球軸承的內部結構應確保使用與NTN深溝球軸承62、63系列中相同類型的鋼球和護圈，雙面密封由耐油合成橡膠密封和拋油環組成。



根據軸承內孔及主軸樣式，外球面球軸承采用以下方法安裝：

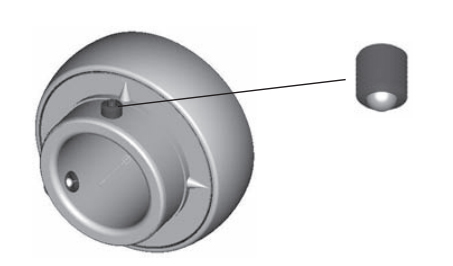

一是通過定位螺釘在兩個位置固定在軸上。如上圖所示，定位螺釘有一個圓球的頭部，因此又被稱為球頭定位螺釘。

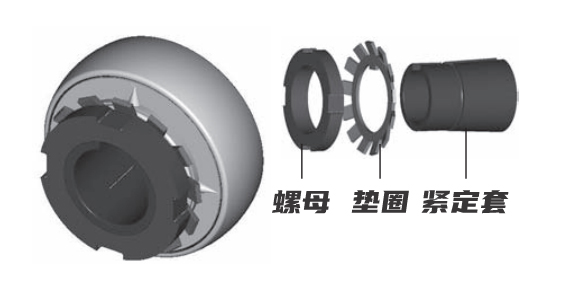

二是通過緊定套安裝到軸上。如上圖所示，緊定套及螺母鎖緊，將外球面球軸承安裝到軸上。

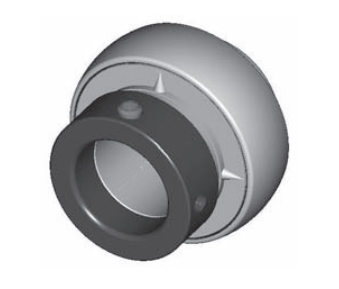

三是偏心鎖環安裝。內圈通過內圈側面和鎖環上的偏心槽固定在軸上，實現軸承與軸的緊密配合，僅適用于單向旋轉應用。



NTN外球面球軸承安裝單元有兩種類型，一是免維護型，二是可再潤滑型，詳細如下：

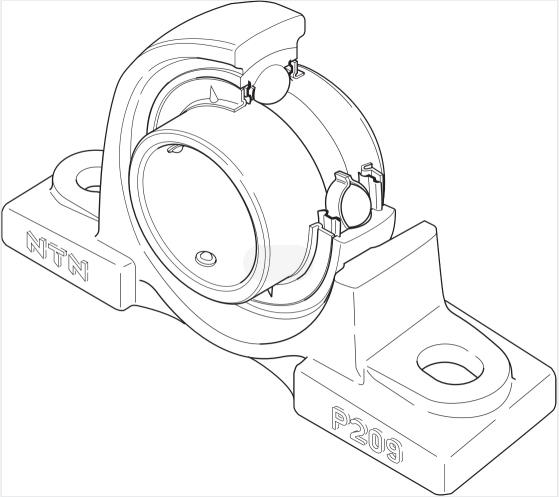

免維護型軸承安裝單元如上圖所示，該系統包含高級鋰基潤滑脂，適合長期使用，非常適合密封型軸承，其獨有的出色密封裝置，可防止油脂泄漏或灰塵和水從外部滲透，軸的旋轉使密封的潤滑脂在內部空間循環，有效地提供最大的潤滑，潤滑效果可長期保持，無需補充潤滑脂。



由于在制造時密封了足量的優質潤滑脂，無需補充，因此大大節省了時間和維護成本，由于不需要任何加油設施，免維護型可以采用更緊湊的設計，但是密封設計消除了潤滑脂泄漏的可能性，因此可能會導致產品被污染。

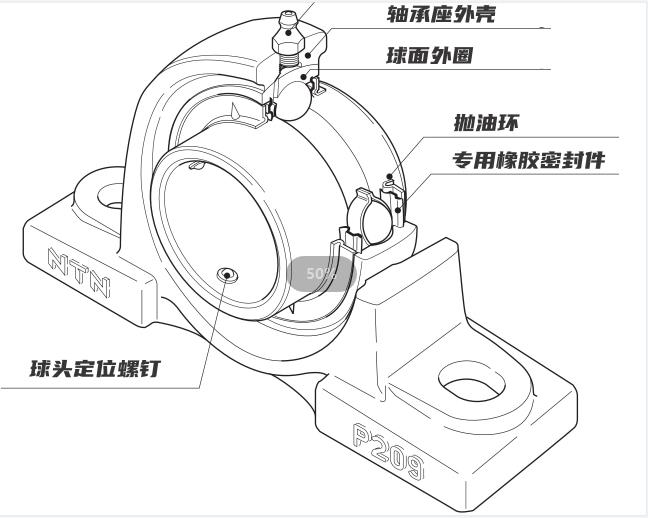

可再潤滑類型軸承安裝單元如上圖所示，比其他類似單元具有優勢，其設計允許即使在向右或向左偏移2?的情況下也能進行再潤滑，但安裝黃油嘴的孔通常會導致殼體結構弱化，然而，由于進行了廣泛的測試，在NTN軸承安裝單元中，孔的位置經過優化，這種不利影響已降至最低，此外，重新潤滑槽的設計可最大限度地減少殼體的磨損。



雖然NTN免維護型軸承安裝單元在正常工作條件下已經很優秀了，但在以下情況下，有必要使用可再潤滑型軸承安裝單元，一是軸承溫度高于100?C的情況，二是灰塵過多，但空間較小，無法在免維護型軸承安裝單元上安裝防塵蓋的情況，三是軸承安裝單元經常暴露在水或其他液體飛濺的環境中，但空間較小，無法在免維護型軸承安裝單元上安裝防塵蓋的情況，四是濕度非常高的情況，五是涉及重載或振動的情況，六是轉速相對較高且必須考慮噪音問題的情況，當軸承與空調風扇一起使用時。
