NTN-SNR機床主軸用精密角接觸球軸承前后綴說明

作者:喬峰來源:本站時間:2022-05-25 15:32:28

NSK軸承中,RHP是主做高精密軸承的品牌,與NSK軸承類似,NTN軸承也有主做高精密軸承的品牌,即SNR。同NTN類似,SNR也有著復雜的前后綴系統,且不是常見品牌通用的后綴標識,如精度,NSK、NTN、SKF等均使用P4標識ISO 4級精度,而SNR則是用4標識,具體的如型號MLECH71912CG1Q16J74S,拆分如下:


ML E CH 7 19 12 C G1 Q16 J7 4S

其中第一項“ML”是軸承前綴,代表高轉速型;第二項“E”是密封標識,代表密封型;第三項“CH”是軸承樣式,CH代表混合陶瓷球軸承,也有N型,代表HNS不銹鋼軸承;第四項“7”是軸承類型,代表角接觸球軸承;

第五項“19”是尺寸系列,代表ISO 19系列,等同于NTN 7900系列,此外,還有0(ISO 10系列),2(ISO 02系列)等;

第六項“12”是軸承內徑代號,代表內徑 60mm,除此外,還有00(內徑 10mm),01(內徑 12mm),02(內徑 15mm),03(內徑 17mm),其余乘以5即為內徑值,如05即為內徑 25mm;

第七項“C”是接觸角代號,C型接觸角為15度,帶ML(高轉速)前綴的為17度,H型接觸角為25度;

第八項“G1”為保持架代號,代表酚醛樹脂保持架,僅限于72系列,此外還有代號V,也是酚醛樹脂保持架,標識除72系列外的其他系列;

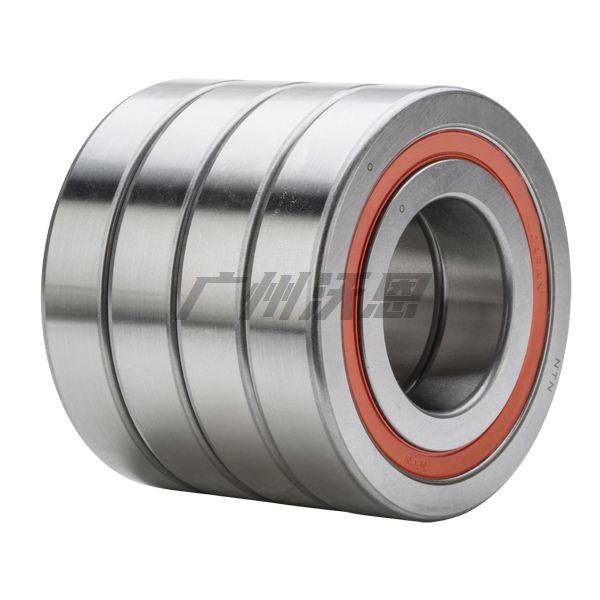

第九項“Q16”為配對代號,代表三列背對背串聯配對,即 / \ \ 配對,此外還有U(單列通用配對),DU(通用雙聯配對),TU(通用三聯配對),QU(通用四聯配對),DB(背對背配對),DF(面對面配對),DT(串聯配對),Q21(四聯 / \ / \ 配對),Q18(四聯 / / / \ 配對),Q34(四聯 / \ \ / 配對),Q30(三聯 / / \ 配對)等等;

第十項“4S”為精度代號,僅用于ML前綴的型號,代表ISO 4級精度,此外,還有4(ISO 4級精度,用于非ML前綴的型號),2(ISO 2級精度)等。
