SKF W61904R-2Z軸承尺寸
| 內徑 | d | 20mm |
| 外徑 | D | 37mm |
| 寬度 | B | 9mm |
| 內圈肩部凹槽直徑 | d? ≈ | 23.65mm |
| 外圈肩部凹槽直徑 | D? ≈ | 33.5mm |
| 法蘭外直徑 | D? | 40mm |
| 外圈導向法蘭寬度 | C | 2mm |
| 外圈倒角尺寸 | r?,? min. | 0.3mm |
SKF W61904R-2Z軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 22mm |
| 軸擋肩直徑 | d? max. | 23.5mm |
| 倒角半徑 | r? max. | 0.3mm |
SKF W61904R-2Z軸承數據計算
| 基本額定動載 | 5.53kN |
| 基本額定靜載荷 | 3.65kN |
| 疲勞載荷限值 | 0.156kN |
| 參考轉速 | 43000r/min |
| 極限轉速 | 20000r/min |
| 計算系數 | 0.025 |
| 計算系數 | 14.7 |
SKF W61904R-2Z軸承質量
| 軸承重量 | 0.039kg |
SKF W61904R-2Z軸承公差等級
| 尺寸公差 | 普通 | |
| 徑向跳動 | 普通 |

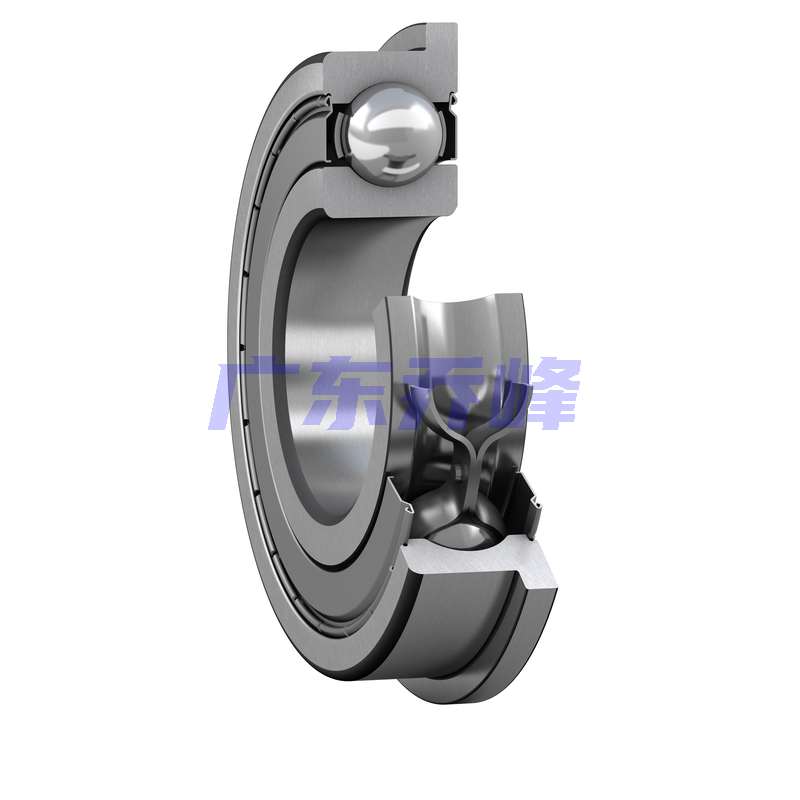

SKF W61904R-2Z軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF W61904R-2Z軸承尺寸圖
