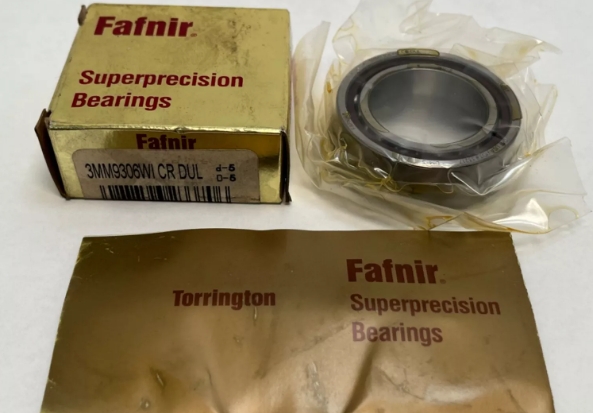

TIMKEN MM9306WI2HDUH軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 30 |
| 軸承外徑 D | 47 |
| 軸承厚度 C | 9 |
| 倒角半徑 r.Rad | 0.3 |
| 建議肩部直徑 (mm) | |
| 軸 Max. | 34.1 |
| 軸 Min. | 33.9 |
| 外殼 Max. | 43.7 |
| 外殼 Min. | 43.4 |
| 軸直徑、安裝配合 (mm) | |
| 軸直徑 Max. | 30 |
| 軸直徑 Min. | 29.995 |
| 安裝配合 松配合 | 0.005 |
| 安裝配合 緊配合 | 0.005 |
| 固定端 (mm) | |
| 殼體孔徑 Max. | 47.006 |
| 殼體孔徑 Min. | 47 |
| 安裝配合 緊配合 | 0 |
| 安裝配合 松配合 | 0.012 |
| 浮動端 (mm) | |
| 殼體孔徑 Max. | 47.012 |
| 殼體孔徑 Min. | 47.007 |
| 安裝配合 松配合 | 0.007 |
| 額定載荷 15° (N) | |
| 額定靜載荷-鋼球 Co | 6610 |
| 額定動載荷-鋼球 Ce | 9540 |
| 額定靜載荷-陶瓷球 Co | 5890 |
| 額定動載荷-陶瓷球 Ce | 9540 |
| 額定載荷 25° (N) | |
| 額定靜載荷-鋼球 Co | 6270 |
| 額定動載荷-鋼球 Ce | 9040 |
| 額定靜載荷-陶瓷球 Co | 5580 |
| 額定動載荷-陶瓷球 Ce | 9040 |
| 額定轉速 Ng（RPM） | |
| 15°，鋼球 | 29700 |
| 15°，陶瓷球 | 35640 |
| 25°，鋼球 | 26700 |
| 25°，陶瓷球 | 32040 |
| 其他參數 | |
| 滾珠 數量x直徑 | 19x4.8 mm |
| 參考重量 | 0.05 kg |
