NSK 30BNR19STSUELP3軸承尺寸、參數與圖紙

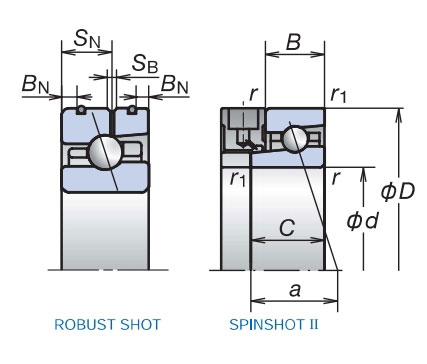

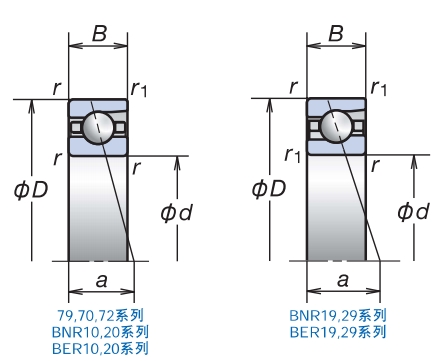

| 外形尺寸 (mm) | |
| 軸承內徑 d | 30 |
| 軸承外徑 D | 47 |
| 軸承厚度 B | 9 |
| 內圈厚度 C | - |
| Bn | - |
| Sn | - |
| Sb | - |
| 倒角半徑 r.min | 0.3 |
| 倒角半徑 r1.min | 0.15 |
| 作用點位置 a | 10.8 |
| 安裝相關尺寸 (mm) | |
| 內圈外徑 da.min | 32.5 |
| 外圈內徑 Da.max | 44.5 |
| 外圈內徑 Db.max | 45.8 |
| 倒角半徑 ra.max | 0.3 |
| 倒角半徑 rb.max | 0.15 |
| 基本額定載荷（kN） | |
| 額定動載荷 C | 6.3 |
| 額定靜載荷 Cor | 4.05 |
| 極限軸向載荷 | 5.75 |
| 極限轉速（r/min） | |
| 脂潤滑 | 36400 |
| 油潤滑 | 52000 |

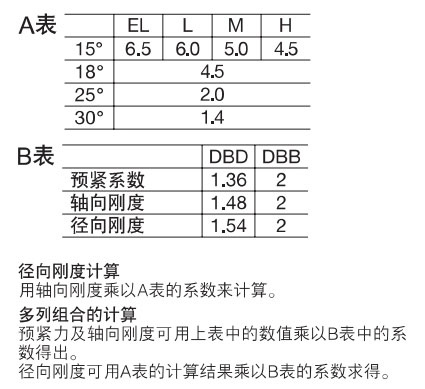

| 超輕預緊 | |
| 預緊力（DB、DF組合） | 25 N |
| 軸向剛度（DB、DF組合） | 28 N/μm |
| 測量軸向游隙 | 0 μm |
| 輕型預緊 | |
| 預緊力（DB、DF組合） | 100 N |
| 軸向剛度（DB、DF組合） | 48 N/μm |
| 測量軸向游隙 | -8 μm |
| 中等預緊 | |
| 預緊力（DB、DF組合） | 195 N |
| 軸向剛度（DB、DF組合） | 63 N/μm |
| 測量軸向游隙 | -15 μm |
| 重壓預緊 | |
| 預緊力（DB、DF組合） | - N |
| 軸向剛度（DB、DF組合） | - N/μm |
| 測量軸向游隙 | - μm |
| 其他參數 | |
| 接觸角 | 18 ° |
| 系數 fo | 10.5 |
| 參考重量 | 0.048 kg |
