SKF S7014FB/HCP4ADGA軸承代號說明
S
K
F
S
7
0
1
4
F
B
/
H
C
P
4
A
D
G
A
SKF ：軸承品牌：SKF
S：密封型
7：角接觸球軸承
0：尺寸系列：10系列
14：公稱內徑：70 mm
F：接觸角 18°
B：高轉速B型設計
/：分隔符
HC：陶瓷球
P4A：尺寸精度符合 ISO 4級，運行精度優于 ISO 4級
DG：雙列萬能配對
A：輕預緊
SKF ：
軸承品牌：SKF
S：
密封型
7：
角接觸球軸承
0：
尺寸系列：10系列
14：
公稱內徑：70 mm
F：
接觸角 18°
B：
高轉速B型設計
/：
分隔符
HC：
陶瓷球
P4A：
尺寸精度符合 ISO 4級，運行精度優于 ISO 4級
DG：
雙列萬能配對
A：
輕預緊
SKF S7014FB/HCP4ADGA軸承尺寸、參數與圖紙
| SNFA軸承基本代號 | |
| HX70/S-7CE1 | |

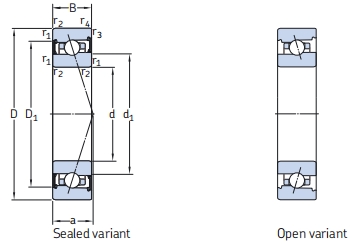

| 外形尺寸 (mm) | |
| 軸承內徑 d | 70 |
| 軸承外徑 D | 110 |
| 軸承厚度 B | 20 |
| 倒角半徑 r1,2.min | 1.1 |
| 倒角半徑 r3,4.min | 0.6 |
| 主要尺寸 (mm) | |
| 軸承內徑 d | 70 |
| 內圈外徑 d1 ≈ | 85 |
| 外圈內徑 D1 ≈ | 97.8 |
| 倒角半徑 r1,2.min | 1.1 |
| 倒角半徑 r3,4.min | 0.6 |

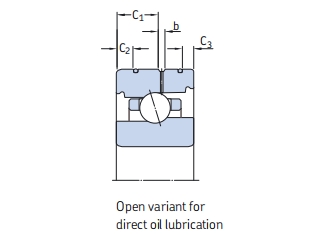

| C3 | 4.4 |
| C2 | 2.9 |
| C1 | 10.9 |
| b | 1.5 |

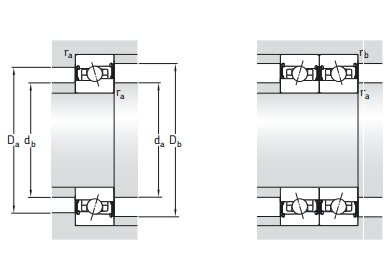

| 擋肩和倒角尺寸 (mm) | |
| 內圈擋肩 da.min,db.min | 76 |
| 外圈擋肩 Da.max | 104 |
| 外圈擋肩 Db.max | 104 |
| 倒角半徑 ra.max | 1 |
| 倒角半徑 rb.max | 0.6 |
| 極限轉速（r/min） | |
| 脂潤滑 | 17000 |
| 油潤滑 | 26000 |
| 額定載荷（kN） | |
| 額定動載荷 C | 19 |
| 額定靜載荷 Co | 16.3 |
| 疲勞極限載荷 Pu | 0.695 |
| 其他參數 | |
| 計算系數 fo | 9.6 |
| 作用點位置 a | 22 mm |
| 參考重量 | 0.47 kg |
