SKF BEAM020068-2RS軸承尺寸、參數與圖紙
| SNFA軸承基本代號 | |
| BEAM20/68/C-7P60 | |

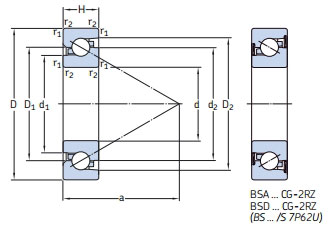

| 外形尺寸 (mm) | |
| 軸承內徑 d | 20 |
| 軸承外徑 D | 68 |
| 軸承厚度 H | 28 |
| 倒角半徑 r1,2.min | 0.3 |
| 倒角半徑 r3,4.min | 0.6 |

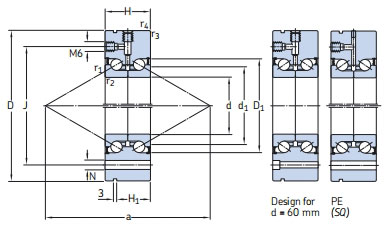

| 主要尺寸 (mm) | |
| 軸承內徑 d | 20 |
| 內圈外徑 d1 ≈ | 34.5 |
| 外圈內徑 D1 ≈ | 44 |
| H1 ≈ | 19 |
| 倒角半徑 r1,2.min | 0.3 |
| 倒角半徑 r3,4.min | 0.6 |
| J | 53 |
| N | 6.8 |

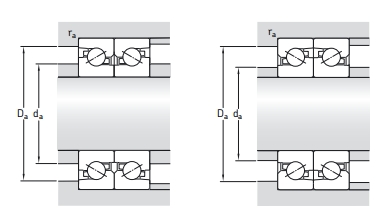

| 擋肩和倒角尺寸 (mm) | |
| 內圈擋肩 da.min | - |
| 內圈擋肩 da.max | 25 |
| 外圈擋肩 Da.max | 44 |
| 倒角半徑 ra.max | 0.6 |
| 倒角半徑 rb.max | - |
| 額定載荷（kN） | |
| 額定動載荷 C | 26 |
| 額定靜載荷 Co | 46.5 |
| 疲勞極限載荷 Pu | 1.73 |
| 其他參數 | |
| 作用點位置 a | 74 mm |
| 油潤滑極限轉速 | 3400 r/min |
| 參考重量 | 0.61 kg |

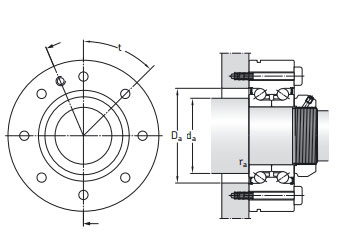

| 符合DIN 912標準的連接螺栓孔 | M6 |
| 螺栓孔數x角度 | 4x90° |
