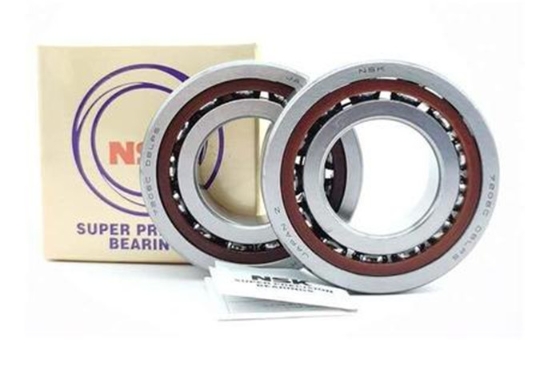

NSK 7214CTYNDBBMP5 Q軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 70 |
| 軸承外徑 D | 125 |
| 軸承厚度 B | 24 |
| 倒角半徑 r.min | 1.5 |
| 倒角半徑 r1.min | 1 |
| 作用點位置 a | 25.1 |
| 安裝相關尺寸 (mm) | |
| 內圈外徑 da.max | 79 |
| 外圈內徑 Da.max | 116 |
| 外圈內徑 Db.max | 119 |
| 倒角半徑 ra.max | 1.5 |
| 倒角半徑 rb.max | 0.8 |
| 基本額定載荷（kN） | |
| 額定動載荷 C | 83.5 |
| 額定靜載荷 Cor | 64.5 |
| 極限軸向載荷 | 43 |
| 超輕預緊 | |
| 預緊力（DB、DF組合） | 243 N |
| 軸向剛度（DB、DF組合） | 75 N/μm |
| 測量軸向游隙 | -9 μm |
| 輕型預緊 | |
| 預緊力（DB、DF組合） | 484 N |
| 軸向剛度（DB、DF組合） | 100 N/μm |
| 測量軸向游隙 | -20 μm |
| 中等預緊 | |
| 預緊力（DB、DF組合） | 1164 N |
| 軸向剛度（DB、DF組合） | 148 N/μm |
| 測量軸向游隙 | -42 μm |
| 重壓預緊 | |
| 預緊力（DB、DF組合） | 2368 N |
| 軸向剛度（DB、DF組合） | 209 N/μm |
| 測量軸向游隙 | -69 μm |
| 極限轉速（r/min） | |
| 脂潤滑 | 11800 |
| 油潤滑 | 18000 |
| 其他參數 | |
| 接觸角 | 15 ° |
| 系數 fo | 14.6 |
| 參考重量 | 1.09 kg |
