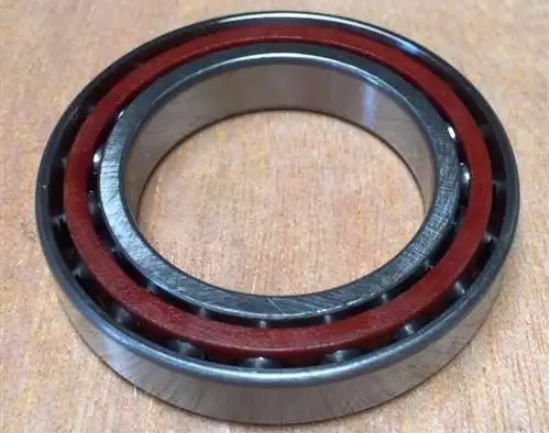

SKF 71818CD/P4DBAVT105軸承尺寸、參數與圖紙
| SNFA軸承基本代號 | |
| SEA-90-7CE1 | |
| 外形尺寸 (mm) | |
| 軸承內徑 d | 90 |
| 軸承外徑 D | 115 |
| 軸承厚度 B | 13 |
| 倒角半徑 r1,2.min | 1 |
| 倒角半徑 r3,4.min | 0.3 |
| 主要尺寸 (mm) | |
| 軸承內徑 d | 90 |
| 內圈外徑 d1 ≈ | 98.2 |
| 外圈內徑 D1 ≈ | 107.1 |
| 倒角半徑 r1,2.min | 1 |
| 倒角半徑 r3,4.min | 0.3 |
| 擋肩和倒角尺寸 (mm) | |
| 內圈擋肩 da.min,db.min | 94.6 |
| 外圈擋肩 Da.max | 110.4 |
| 外圈擋肩 Db.max | 113 |
| 倒角半徑 ra.max | 1 |
| 倒角半徑 rb.max | 0.3 |
| 極限轉速-單列(r/min) | |
| 脂潤滑 | 11000 |
| 油潤滑 | 17000 |
| 極限轉速-組合(r/min) | |
| 脂潤滑 | 11000 |
| 油潤滑 | 17000 |
| 額定載荷(kN) | |
| 額定動載荷 C | 21.6 |
| 額定靜載荷 Co | 26.5 |
| 疲勞極限載荷 Pu | 1.1 |
| 其他參數 | |
| 計算系數 fo | 17 |
| 作用點位置 a | 20.3 mm |
| 參考重量 | 0.279 kg |
