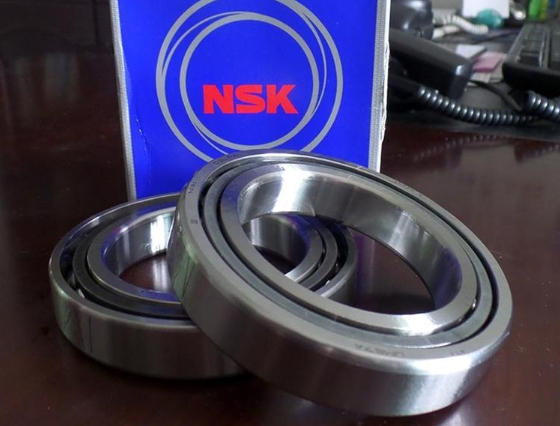

NSK 7209CTYP4DT軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 45 |
| 軸承外徑 D | 85 |
| 軸承厚度 B | 19 |
| 倒角半徑 r.min | 1.1 |
| 倒角半徑 r1.min | 0.6 |
| 作用點位置 a | 18.2 |
| 安裝相關尺寸 (mm) | |
| 內圈外徑 da.max | 52 |
| 外圈內徑 Da.max | 78 |
| 外圈內徑 Db.max | 80 |
| 倒角半徑 ra.max | 1 |
| 倒角半徑 rb.max | 0.6 |
| 基本額定載荷（kN） | |
| 額定動載荷 C | 43 |
| 額定靜載荷 Cor | 28.8 |
| 極限軸向載荷 | 19.6 |
| 超輕預緊 | |
| 預緊力（DB、DF組合） | 125 N |
| 軸向剛度（DB、DF組合） | 49 N/μm |
| 測量軸向游隙 | -7 μm |
| 輕型預緊 | |
| 預緊力（DB、DF組合） | 255 N |
| 軸向剛度（DB、DF組合） | 67 N/μm |
| 測量軸向游隙 | -16 μm |
| 中等預緊 | |
| 預緊力（DB、DF組合） | 535 N |
| 軸向剛度（DB、DF組合） | 94 N/μm |
| 測量軸向游隙 | -30 μm |
| 重壓預緊 | |
| 預緊力（DB、DF組合） | 1070 N |
| 軸向剛度（DB、DF組合） | 131 N/μm |
| 測量軸向游隙 | -49 μm |
| 極限轉速（r/min） | |
| 脂潤滑 | 17700 |
| 油潤滑 | 27000 |
| 其他參數 | |
| 接觸角 | 15 ° |
| 系數 fo | 14.2 |
| 參考重量 | 0.406 kg |
