SNFA E215-7CE1-DDL軸承代號說明
S
N
F
A
E
2
1
5
-
7
C
E
1
-
D
D
L
SNFA ：軸承品牌：SKF-SNFA
E2：ISO尺寸02系列，高載荷E200設計
15：內徑：15 mm
-7：尺寸和運行精度符合ABMA公差等級ABEC 7級
CE：織物增強酚醛樹脂保持架，外圈定心
1：接觸角 15°
-DD：雙列背對背（<>）配對
L：輕型預緊
SNFA ：
軸承品牌：SKF-SNFA
E2：
ISO尺寸02系列，高載荷E200設計
15：
內徑：15 mm
-7：
尺寸和運行精度符合ABMA公差等級ABEC 7級
CE：
織物增強酚醛樹脂保持架，外圈定心
1：
接觸角 15°
-DD：
雙列背對背（<>）配對
L：
輕型預緊

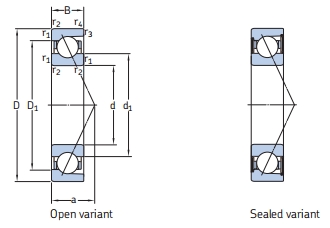

SNFA E215-7CE1-DDL軸承尺寸、參數與圖紙
| SKF軸承基本代號 | |
| 7202CD/HCP4A1 | |
| 外形尺寸 (mm) | |
| 軸承內徑 d | 15 |
| 軸承外徑 D | 35 |
| 軸承厚度 B | 11 |
| 倒角半徑 r1,2.min | 0.6 |
| 倒角半徑 r3,4.min | 0.3 |
| 主要尺寸 (mm) | |
| 軸承內徑 d | 15 |
| 內圈外徑 d1 ≈ | 21.4 |
| 外圈內徑 D1 ≈ | 29.1 |
| 倒角半徑 r1,2.min | 0.6 |
| 倒角半徑 r3,4.min | 0.3 |

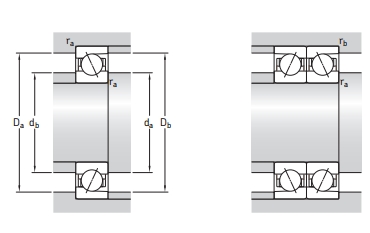

| 擋肩和倒角尺寸 (mm) | |
| 內圈擋肩 da.min,db.min | 19.2 |
| 外圈擋肩 Da.max | 30.8 |
| 外圈擋肩 Db.max | 32.6 |
| 倒角半徑 ra.max | 0.6 |
| 倒角半徑 rb.max | 0.3 |
| 極限轉速（r/min） | |
| 脂潤滑 | 60000 |
| 油潤滑 | 85000 |
| 額定載荷（kN） | |
| 額定動載荷 C | 7.41 |
| 額定靜載荷 Co | 3.35 |
| 疲勞極限載荷 Pu | 0.14 |
| 其他參數 | |
| 計算系數 fo | 8.5 |
| 作用點位置 a | 9 mm |
| 參考重量 | 0.037 kg |
