NSK 7015CTYNDULP4Y S軸承代號說明
N
S
K
7
0
1
5
C
T
Y
N
D
U
L
P
4
Y
S
NSK ：軸承品牌：NSK
7：角接觸球軸承
0：尺寸系列：10系列
15：公稱內徑：75 mm
C：接觸角 15°
TYN：滾動體引導聚酰胺樹脂保持架，連續使用極限溫度 120℃
DU：雙列萬能配對
L：輕型預緊
P4Y：特殊精度，內圈內徑、外圈外徑尺寸公差特殊管理，其他為ISO 4級
S：商業包裝，金色紙盒并覆膜，單個或成對包裝
NSK ：
軸承品牌：NSK
7：
角接觸球軸承
0：
尺寸系列：10系列
15：
公稱內徑：75 mm
C：
接觸角 15°
TYN：
滾動體引導聚酰胺樹脂保持架，連續使用極限溫度 120℃
DU：
雙列萬能配對
L：
輕型預緊
P4Y：
特殊精度，內圈內徑、外圈外徑尺寸公差特殊管理，其他為ISO 4級
S：
商業包裝，金色紙盒并覆膜，單個或成對包裝

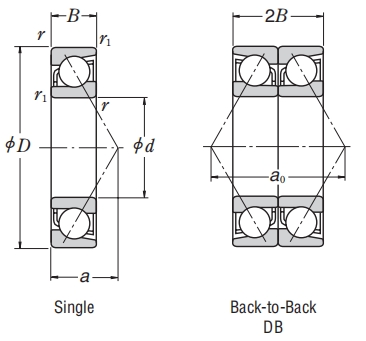

NSK 7015CTYNDULP4Y S軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 75 |
| 軸承外徑 D | 115 |
| 軸承厚度 B | 20 |
| 倒角半徑 r.min | 1.1 |
| 倒角半徑 r1.min | 0.6 |
| 作用點位置 a | 22.7 |

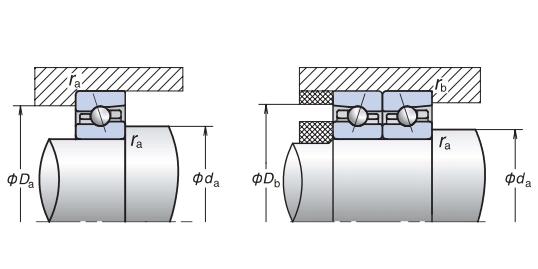

| 安裝相關尺寸 (mm) | |
| 內圈外徑 da.max | 82 |
| 外圈內徑 Da.max | 108 |
| 外圈內徑 Db.max | 110 |
| 倒角半徑 ra.max | 1 |
| 倒角半徑 rb.max | 0.6 |

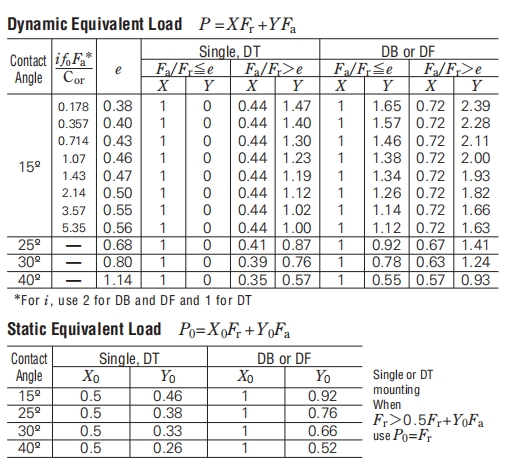

| 基本額定載荷（kN） | |
| 額定動載荷 C | 50.5 |
| 額定靜載荷 Cor | 45.5 |
| 極限軸向載荷 | 28.1 |
| 超輕預緊 | |
| 預緊力（DB、DF組合） | 151 N |
| 軸向剛度（DB、DF組合） | 70 N/μm |
| 測量軸向游隙 | -7 μm |
| 輕型預緊 | |
| 預緊力（DB、DF組合） | 294 N |
| 軸向剛度（DB、DF組合） | 92 N/μm |
| 測量軸向游隙 | -14 μm |
| 中等預緊 | |
| 預緊力（DB、DF組合） | 796 N |
| 軸向剛度（DB、DF組合） | 144 N/μm |
| 測量軸向游隙 | -31 μm |
| 重壓預緊 | |
| 預緊力（DB、DF組合） | 1573 N |
| 軸向剛度（DB、DF組合） | 202 N/μm |
| 測量軸向游隙 | -49 μm |
| 極限轉速（r/min） | |
| 脂潤滑 | 12200 |
| 油潤滑 | 18500 |
| 其他參數 | |
| 接觸角 | 15 ° |
| 系數 fo | 15.9 |
| 參考重量 | 0.643 kg |
