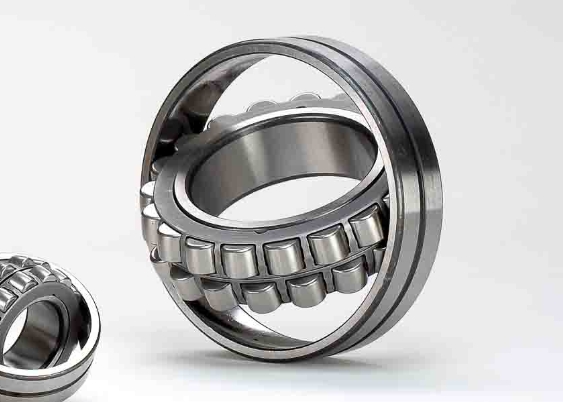

KOYO 22348RW33C3FY軸承尺寸、參數與圖紙
| 基本尺寸 (mm) | |
| 軸承內徑 d | 240 |
| 軸承外徑 D | 500 |
| 軸承厚度 B | 155 |
| 倒角半徑 r.min | 5 |
| 安裝尺寸 (mm) | |
| 內圈外徑 da.min | 262 |
| 內圈外徑 da.max | 320 |
| 外圈內徑 Da.max | 478 |
| 外圈內徑 Da.min | 420 |
| 圓角尺寸 ra.max | 4 |
| 載荷（kN） | |
| 基本動載荷 | 3360 |
| 基本靜載荷 | 4020 |
| 疲勞極限載荷 | 347 |
| 極限轉速（/min） | |
| 脂潤滑 | 650 |
| 油潤滑 | 870 |
| 重量 | |
| 圓柱孔 | 157 |
| 圓錐孔 | 154 |
| 其他參數 | |
| 常數 e | 0.35 |
| 軸向載荷系數 Y1 | 1.94 |
| 軸向載荷系數 Y2 | 2.89 |
| 軸向載荷系數 Y0 | 1.9 |
