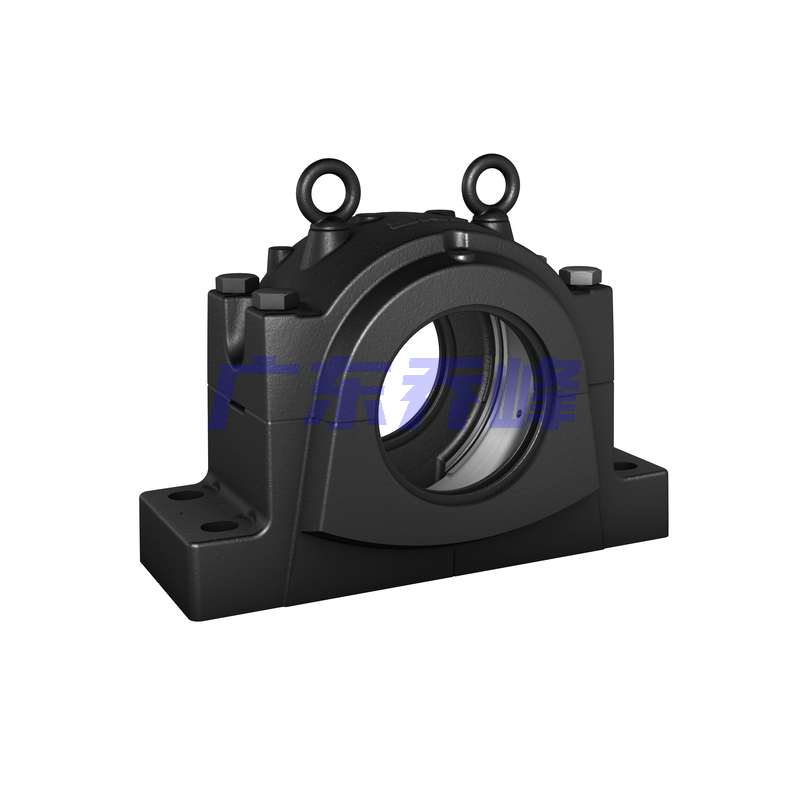

SKF SNL3080+23080K+OH3080H軸承代號說明
S
N
L
3
0
8
0
+
2
3
0
8
0
K
+
O
H
3
0
8
0
H
SNL：標準剖分式軸承座外殼
30：SNL 30 系列
80：軸承尺寸代碼，孔徑 400 mm
+23080K：軸承型號：23080K
+OH3080H：附件型號：OH3080H
SNL：
標準剖分式軸承座外殼
30：
SNL 30 系列
80：
軸承尺寸代碼，孔徑 400 mm
+23080K：
軸承型號：23080K
+OH3080H：
附件型號：OH3080H
SKF SNL3080+23080K+OH3080H軸承適用產品
| 軸承座 | SNL 3080 | |
| 迷宮密封件 | TS 80 | |
| 鐵燧巖密封件 | TK 80 | |
| 端蓋 | ETS 80 | |
| 軸承（基本型號） | 23080 K | |
| 緊定套 | OH 3080 H | |
| 定位環 | FRB 22/600 |
SKF SNL3080+23080K+OH3080H軸承尺寸
| 軸徑 | d? | 380mm |
| 鐵燧巖密封件直徑 | d? | 527mm |
| 內部空間長度 | C? | 192mm |
| 球面軸承座直徑 | D? | 600mm |
| 底座寬度 | A | 400mm |
| 法蘭寬度 | A? | 360mm |
| 迷宮密封件的寬度 | A?? | 410mm |
| 密封件的橫寬度 | ATK | 528mm |
| 軸承座完整總高度 | H | 695mm |
| 球面軸承座的中心高度 | H? | 350mm |
| 足高 | H? | 120mm |
| 聯接螺栓之間的距離 | J | 840mm |
| 聯接螺栓之間的距離 | J? | 220mm |
| 總長度 | L | 1000mm |
| 聯接螺栓孔的長度（徑向） | N | 50mm |
| 聯接螺栓孔的寬度（軸向） | N? | 42mm |
| “固定”軸承的中心線 | s | 30mm |
SKF SNL3080+23080K+OH3080H軸承斷裂載荷，軸承座
| 斷裂載荷 | P?° | 6000kN |
| 斷裂載荷 | P??° | 7700kN |
| 斷裂載荷 | P??° | 3600kN |
| 斷裂載荷 | P???° | 2700kN |
| 斷裂載荷 | P???° | 2400kN |
| 斷裂載荷 | P???° | 3000kN |
SKF SNL3080+23080K+OH3080H軸承屈服點，蓋帽螺栓
| 蓋帽螺栓的承載能力 | Q???° | 4200kN |
| 蓋帽螺栓的承載能力 | Q???° | 2400kN |
| 蓋帽螺栓的承載能力 | Q???° | 2100kN |
SKF SNL3080+23080K+OH3080H軸承質量
| 軸承座質量 | 454kg |
SKF SNL3080+23080K+OH3080H軸承安裝信息
| 螺栓蓋帽尺寸 | M 36x240 | |
| 螺栓蓋帽，推薦擰緊扭矩 | 600Nm | |
| 適當的螺栓，尺寸 | 36mm | |
| 適用的聯接螺栓等，推薦擰緊扭矩 | 2280Nm | |
| 螺栓眼，尺寸 | M 36 | |
| 初次填充的潤滑脂，20% | 6.7kg | |
| 初次填充的潤滑脂，40% | 11.5kg |
SKF SNL3080+23080K+OH3080H軸承尺寸圖
