SKF SIKB6F軸承代號說明
S
I
K
B
6
F
SI：陰螺紋桿端關節軸承，默認右旋螺紋
KB：【鋼/PTFE FRP】材質
6：內徑：6 mm
F：【鋼/聚四氟乙烯復合材料】材質
SI：
陰螺紋桿端關節軸承，默認右旋螺紋
KB：
【鋼/PTFE FRP】材質
6：
內徑：6 mm
F：
【鋼/聚四氟乙烯復合材料】材質

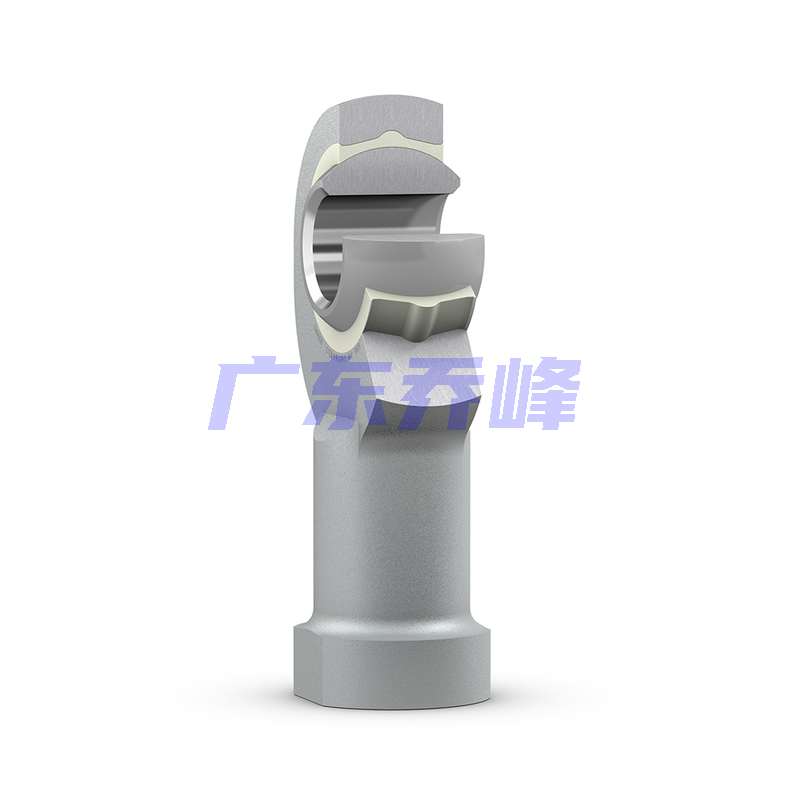

SKF SIKB6F軸承
| 潤滑劑 | 免維護 - 干式潤滑 | |
| 設計 | 鋼/PTFE FRP | |
| 密封解決方案 | 不需要密封件 | |
| 連桿端桿的連接特征 | 右旋陰螺紋 |
SKF SIKB6F軸承尺寸
| 內徑 | d | 6mm | |
| 頂部直徑 | d? max. | 21mm | |
| 內圈寬度 | B | 9mm | |
| 螺紋 | G | M 6 | |
| 頂部寬度 | C? max. | 7.5mm | |
| 滾子端面桿高度-活塞中心位置的距離 | h? | 30mm | |
| 傾斜角 | α | 13° | |
| 內圈滾道直徑 | d? | 12.7mm | |
| 軸承座桿直徑 | d? ≈ | 10mm | |
| 軸承座桿直徑 | d? max. | 14mm | |
| 螺紋長度 | l? min. | 9mm | |
| 軸承座長度（高度） | l? max. | 42mm | |
| 平面扳手長度 | l? ≈ | 5mm | |
| 倒角桿-活塞杠頭位置的距離 | l? min. | 10mm | |
| 扳手尺寸 | w | 10mm | |
| 軸承內倒角尺寸 | r? min. | 0.3mm |
SKF SIKB6F軸承數據計算
| 基本額定動載 | 4.25kN |
| 基本額定靜載荷 | 6.8kN |
| 軸承動載荷特定系數 | 50N/mm2 |
| 材料常數 | 530 |
SKF SIKB6F軸承質量
| 關節端質量 | 0.028kg |
SKF SIKB6F軸承尺寸圖
