SKF SIKAC16M/VZ019軸承代號說明
S
I
K
A
C
1
6
M
/
V
Z
0
1
9
SI：陰螺紋桿端關節軸承，默認右旋螺紋
KAC：【鋼/青銅】材質
16：內徑：16 mm
M：【鋼/青銅】材質
/VZ019：符合 ISO 8139:1991 標準的特殊螺紋
SI：
陰螺紋桿端關節軸承，默認右旋螺紋
KAC：
【鋼/青銅】材質
16：
內徑：16 mm
M：
【鋼/青銅】材質
/VZ019：
符合 ISO 8139:1991 標準的特殊螺紋

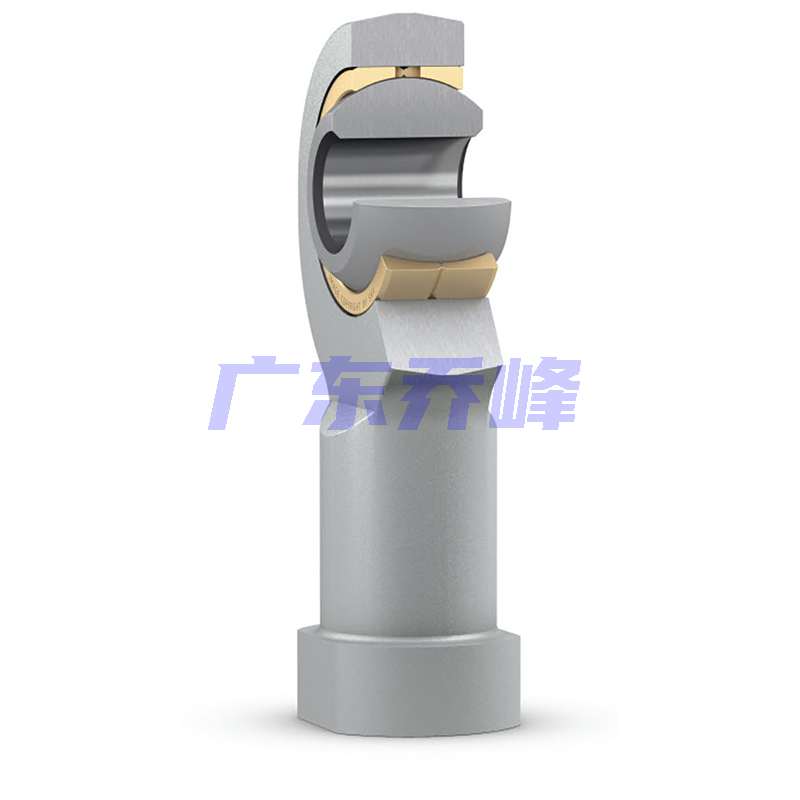

SKF SIKAC16M/VZ019軸承
| 潤滑劑 | 定期重新潤滑 - 潤滑脂 | |
| 設計 | 鋼/銅 | |
| 密封解決方案 | 不需要密封件 | |
| 連桿端桿的連接特征 | 右旋陰螺紋 |
SKF SIKAC16M/VZ019軸承尺寸
| 內徑 | d | 16mm | |
| 頂部直徑 | d? max. | 43mm | |
| 內圈寬度 | B | 21mm | |
| 螺紋 | G | M 16x1.5 | |
| 頂部寬度 | C? max. | 15.5mm | |
| 滾子端面桿高度-活塞中心位置的距離 | h? | 64mm | |
| 傾斜角 | α | 15° | |
| 內圈滾道直徑 | d? | 28.575mm | |
| 軸承座桿直徑 | d? ≈ | 22mm | |
| 軸承座桿直徑 | d? max. | 29mm | |
| 螺紋長度 | l? min. | 24mm | |
| 軸承座長度（高度） | l? max. | 86mm | |
| 平面扳手長度 | l? ≈ | 8mm | |
| 倒角桿-活塞杠頭位置的距離 | l? min. | 21mm | |
| 扳手尺寸 | w | 22mm | |
| 軸承內倒角尺寸 | r? min. | 0.3mm |
SKF SIKAC16M/VZ019軸承數據計算
| 基本額定動載 | 21.6kN |
| 基本額定靜載荷 | 29kN |
| 軸承動載荷特定系數 | 50N/mm2 |
| 材料常數 | 330 |
SKF SIKAC16M/VZ019軸承質量
| 關節端質量 | 0.22kg |
SKF SIKAC16M/VZ019軸承尺寸圖
