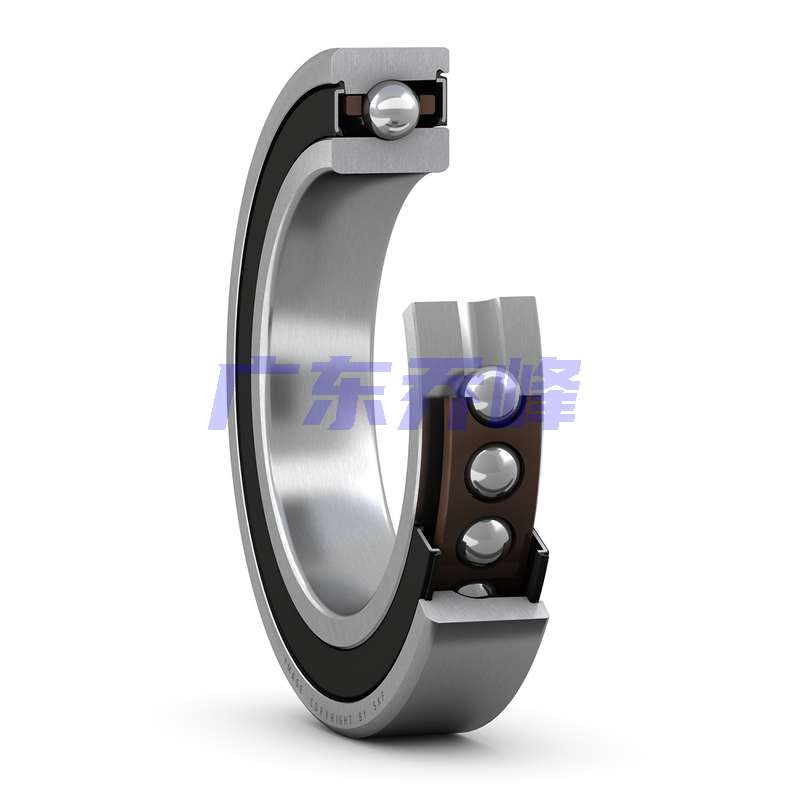

SKF S7001ACE/P4A軸承尺寸
| 內徑 | d | 12mm |
| 外徑 | D | 28mm |
| 寬度 | B | 8mm |
| 內圈肩部直徑（最大側面） | d? | 17.5mm |
| 內圈肩部直徑（最小側面） | d? | 16.5mm |
| 外圈肩部凹槽直徑（最大側面） | D? | 24.35mm |
| 內圈最大側面倒角尺寸 | r?,? min. | 0.3mm |
| 外圈-最小側面倒角尺寸 | r?,? min. | 0.15mm |
| 距離壓力點 | a | 8.8mm |
SKF S7001ACE/P4A軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 14mm |
| 軸擋肩直徑 | d? max. | 17.1mm |
| 軸擋肩直徑 | db min. | 14mm |
| 軸擋肩直徑 | db max. | 16.1mm |
| 軸承座擋肩尺寸 | D? max. | 26mm |
| 軸承座擋肩尺寸 | Db max. | 26.6mm |
| 倒角半徑 | r? max. | 0.3mm |
| 倒角半徑 | rb max. | 0.15mm |
SKF S7001ACE/P4A軸承數據計算
| 基本額定動載 | 3.07kN |
| 基本額定靜載荷 | 1.27kN |
| 疲勞載荷限值 | 0.054kN |
| 潤滑脂潤滑可達轉速 | 73000r/min |
| 接觸角 | 25° |
| 球直徑 | 3.969mm |
| 頁數 | 12 |
SKF S7001ACE/P4A軸承質量
| 軸承重量 | 0.021kg |
SKF S7001ACE/P4A軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF S7001ACE/P4A軸承尺寸圖
