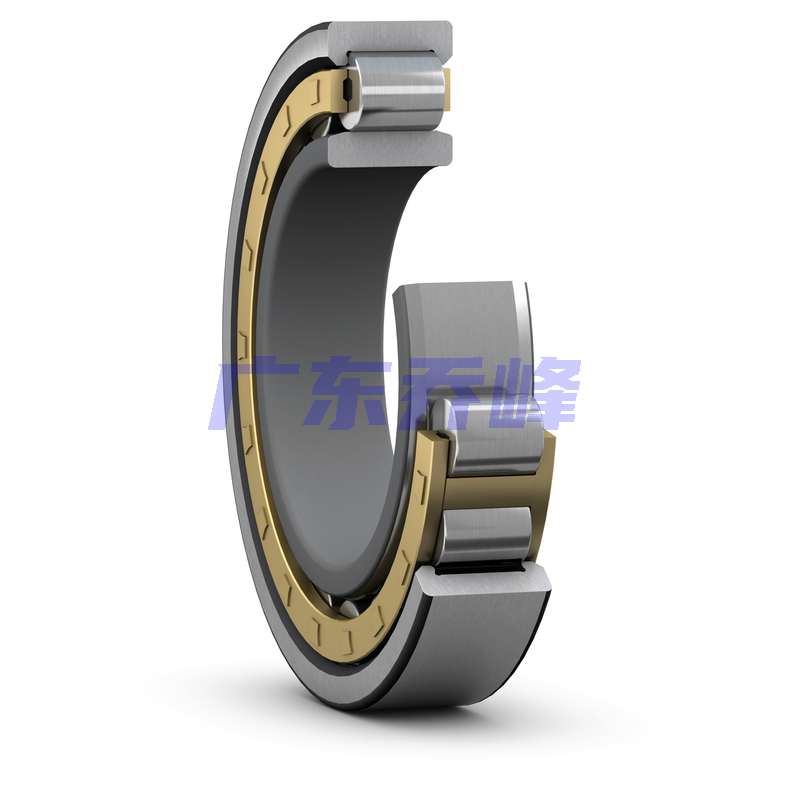

SKF NU326ECM/C3VL2071軸承代號說明
N
U
3
2
6
E
C
M
/
C
3
V
L
2
0
7
1
NU：外圈雙擋邊，內圈無擋邊
3：尺寸系列：03系列
26：內徑：130 mm
EC：優化內部設計，裝有更多更大的滾子，滾子端面與擋邊接觸優化
M：機切削黃銅保持架，滾子引導
/：分隔符
C3：C3 游隙
VL2071：內圈外表面采用標準氧化鋁涂層
NU：
外圈雙擋邊，內圈無擋邊
3：
尺寸系列：03系列
26：
內徑：130 mm
EC：
優化內部設計，裝有更多更大的滾子，滾子端面與擋邊接觸優化
M：
機切削黃銅保持架，滾子引導
/：
分隔符
C3：
C3 游隙
VL2071：
內圈外表面采用標準氧化鋁涂層
SKF NU326ECM/C3VL2071軸承尺寸
| 內徑 | d | 130mm |
| 外徑 | D | 280mm |
| 寬度 | B | 58mm |
| 外圈肩部直徑 | D? ≈ | 236mm |
| 內圈滾道直徑 | F | 167mm |
| 正常位置軸承套圈相對于其他套圈許可軸向位移 | s max. | 3.7mm |
| 倒角尺寸 | r?,? min. | 4mm |
| 倒角尺寸 | r?,? min. | 4mm |
SKF NU326ECM/C3VL2071軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 147mm |
| 軸擋肩直徑 | d? max. | 156mm |
| 軸擋肩直徑 | db min. | 170mm |
| 軸承座擋肩尺寸 | D? max. | 263mm |
| 倒角半徑 | r? max. | 3mm |
| 倒角半徑 | rb max. | 3mm |
SKF NU326ECM/C3VL2071軸承數據計算
| 基本額定動載 | 720kN |
| 基本額定靜載荷 | 750kN |
| 疲勞載荷限值 | 81.5kN |
| 參考轉速 | 2400r/min |
| 極限轉速 | 3000r/min |
| 計算系數 | 0.15 |
SKF NU326ECM/C3VL2071軸承質量
| 軸承重量 | 18.3kg |
SKF NU326ECM/C3VL2071軸承尺寸圖
