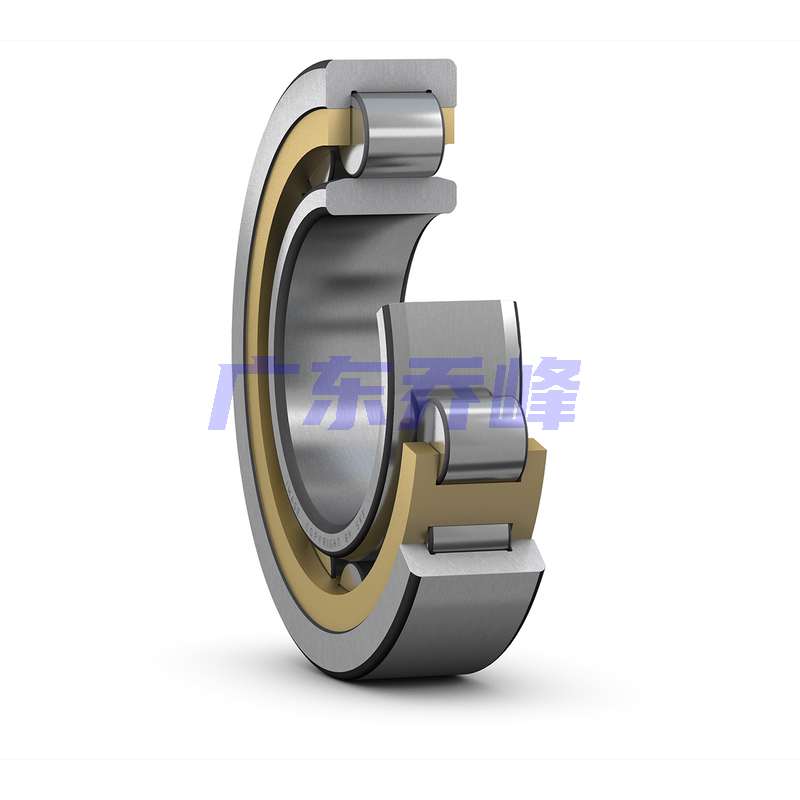

SKF NU321ECML軸承代號說明
N
U
3
2
1
E
C
M
L
NU：外圈雙擋邊，內圈無擋邊
3：尺寸系列：03系列
21：內徑：105 mm
EC：優化內部設計，裝有更多更大的滾子，滾子端面與擋邊接觸優化
ML：機切削黃銅保持架，窗式，內圈或外圈引導（取決于軸承型號）
NU：
外圈雙擋邊，內圈無擋邊
3：
尺寸系列：03系列
21：
內徑：105 mm
EC：
優化內部設計，裝有更多更大的滾子，滾子端面與擋邊接觸優化
ML：
機切削黃銅保持架，窗式，內圈或外圈引導（取決于軸承型號）
SKF NU321ECML軸承尺寸
| 內徑 | d | 105mm |
| 外徑 | D | 225mm |
| 寬度 | B | 49mm |
| 內圈肩部直徑（NU、NJ、NUP、NUB、NF、NJF） | D? ≈ | 190mm |
| 內圈滾道直徑（NU、NJ、NUP、NUB、 NJF） | F | 133mm |
| 外圈內徑（NU、NJ、NUP、NUB、 NJF） | r?,? min. | 3mm |
| 內圈（最小）內徑（NU、NJ、NUB、 NJF） | r?,? min. | 3mm |
| 正常位置軸承套圈相對于其他套圈許可軸向位移 | s max. | 3.4mm |
SKF NU321ECML軸承擋肩尺寸
| 隔塊襯套（所有）最小許可外直徑 | d? min. | 119mm |
| 隔塊襯套（NU、NJ、NUB、 NJF） 最大許可外直徑 | d? max. | 129mm |
| 軸肩最小許可外直徑（NU、NJ、NUP、NUB; 不適合于圓錐孔） | db min. | 136mm |
| 軸承座肩或隔塊襯套（所有）最大的許可內直徑 | D? max. | 209.4mm |
| 軸承基座和軸承座肩之間過渡段的最大允許半徑（NU、NJ、NUP、NUB） | r? max. | 2.5mm |
| 軸承基座和軸肩之間的過渡段之間的最大允許半徑[（N、NF、NJF） - mCRB; 所屬為 LSB] | rb max. | 2.5mm |
SKF NU321ECML軸承數據計算
| 基本額定動載 | 500kN |
| 基本額定靜載荷 | 500kN |
| 疲勞載荷限值 | 57kN |
| 參考轉速 | 3200r/min |
| 極限轉速 | 5600r/min |
| 計算系數 | 0.23 |
| 限制值 | 0.2 |
| 軸向載荷系數 | 0.6 |
SKF NU321ECML軸承質量
| 軸承重量 | 9.5kg |
SKF NU321ECML軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF NU321ECML軸承尺寸圖
