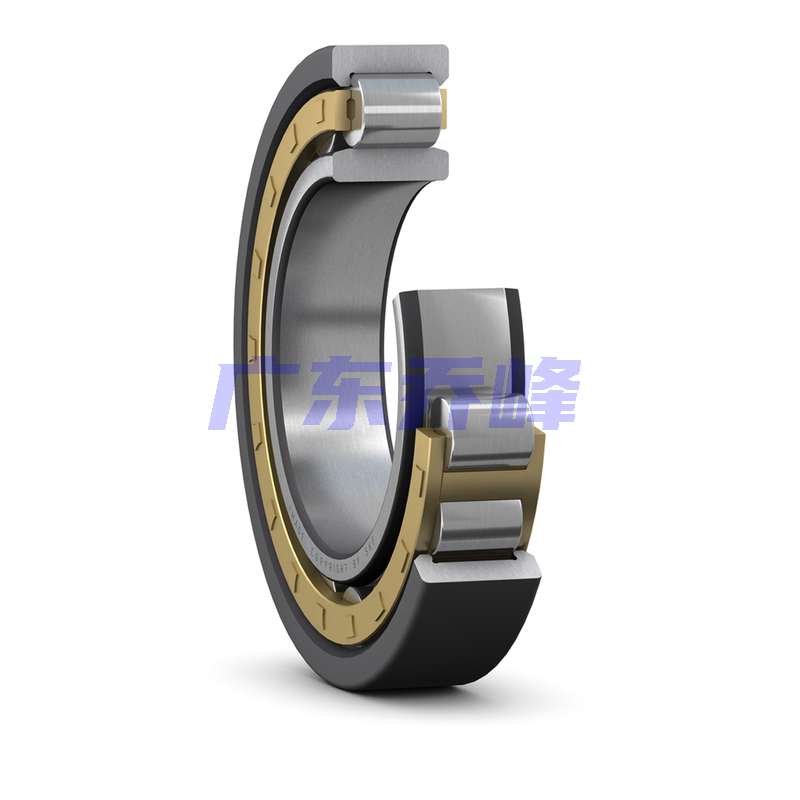

SKF NU1022M/C3VL0241軸承尺寸
| 內徑 | d | 110mm |
| 外徑 | D | 170mm |
| 寬度 | B | 28mm |
| 外圈肩部直徑 | D? ≈ | 132mm |
| 內圈滾道直徑 | F | 125mm |
| 正常位置軸承套圈相對于其他套圈許可軸向位移 | s max. | 3.8mm |
| 倒角尺寸 | r?,? min. | 2mm |
| 倒角尺寸 | r?,? min. | 1.1mm |
SKF NU1022M/C3VL0241軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 116mm |
| 軸擋肩直徑 | d? max. | 123mm |
| 軸擋肩直徑 | db min. | 128mm |
| 軸擋肩直徑 | D? min. | 154.7mm |
| 軸承座擋肩尺寸 | D? max. | 161mm |
| 倒角半徑 | r? max. | 2mm |
| 倒角半徑 | rb max. | 1mm |
SKF NU1022M/C3VL0241軸承數據計算
| 基本額定動載 | 146kN |
| 基本額定靜載荷 | 166kN |
| 疲勞載荷限值 | 19.3kN |
| 參考轉速 | 4800r/min |
| 極限轉速 | 4800r/min |
| 計算系數 | 0.1 |
SKF NU1022M/C3VL0241軸承質量
| 軸承重量 | 2.3kg |
SKF NU1022M/C3VL0241軸承尺寸圖
