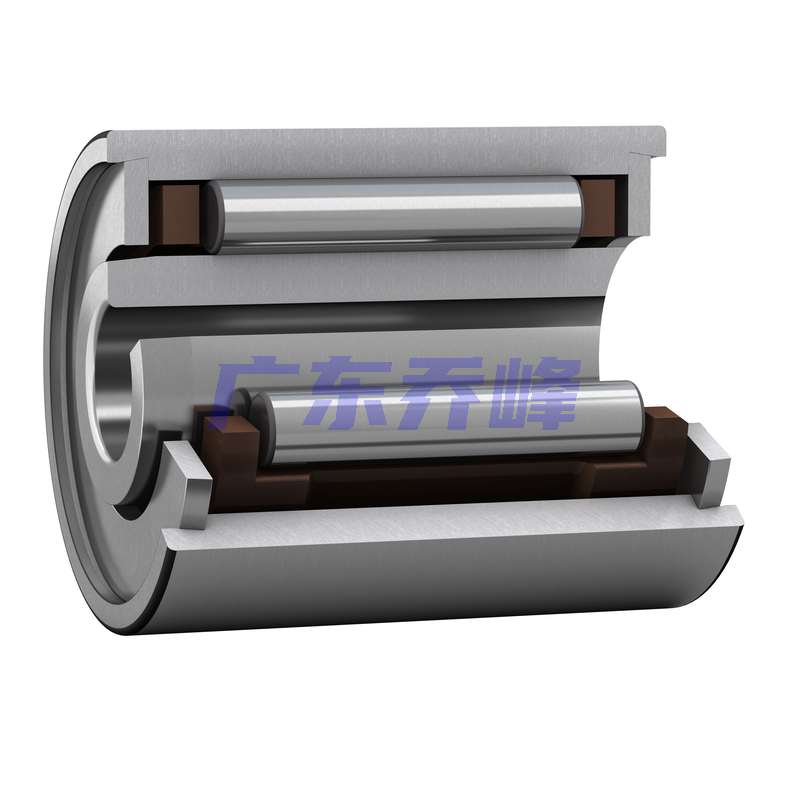

SKF NKI5/16TN軸承代號說明
N
K
I
5
/
1
6
T
N
NKI：滾針軸承，機切削套圈，帶擋邊
5：內徑：5 mm
/：分隔符
16：內徑：16 mm
TN：玻璃纖維增強 PA66 保持架
NKI：
滾針軸承，機切削套圈，帶擋邊
5：
內徑：5 mm
/：
分隔符
16：
內徑：16 mm
TN：
玻璃纖維增強 PA66 保持架
SKF NKI5/16TN軸承尺寸
| 內徑 | d | 5mm |
| 外徑 | D | 15mm |
| 寬度 | B | 16mm |
| 內圈滾道直徑 | F | 8mm |
| 外圈倒角尺寸 | r?,? min. | 0.3mm |
| 正常位置軸承套圈相對于其他套圈許可軸向位移 | s max. | 2mm |
SKF NKI5/16TN軸承擋肩尺寸
| 不帶有法蘭的最小允許軸徑和滾動軸承 | d? min. | 7mm |
| 軸承座擋肩尺寸（帶法蘭） | D? max. | 13mm |
| 倒角半徑 | r? max. | 0.3mm |
SKF NKI5/16TN軸承數據計算
| 基本額定動載 | 5.01kN |
| 基本額定靜載荷 | 5.85kN |
| 疲勞載荷限值 | 0.67kN |
| 參考轉速 | 32000r/min |
| 極限轉速 | 36000r/min |
SKF NKI5/16TN軸承質量
| 軸承重量 | 0.015kg |
SKF NKI5/16TN軸承尺寸圖
