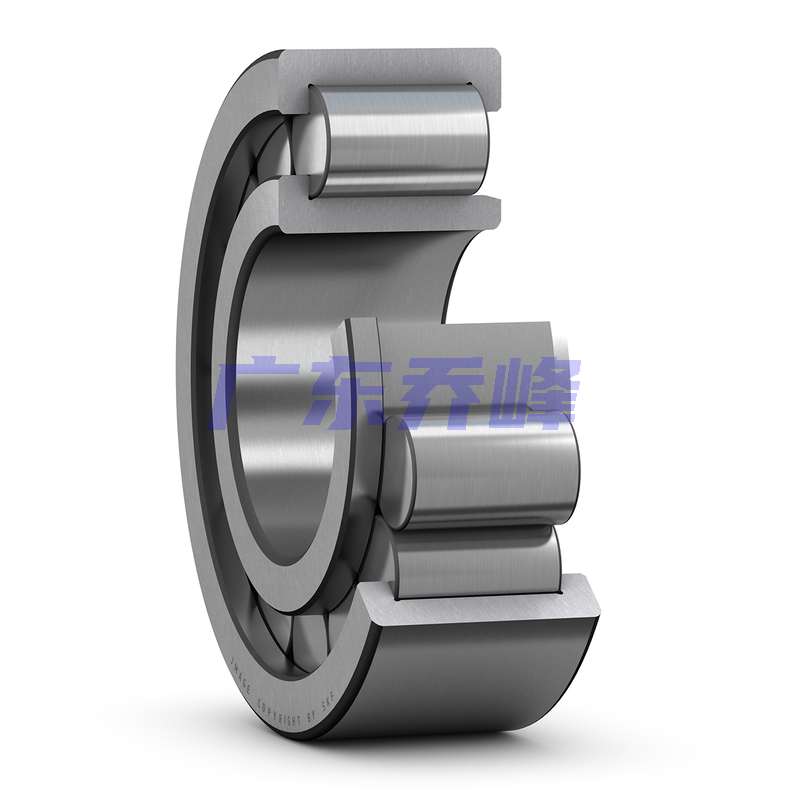

SKF NJG309VH軸承代號說明
N
J
G
3
0
9
V
H
NJG：NJG型，內圈單擋邊，外圈雙擋邊
3：尺寸系列：03系列
09：內徑：45 mm
V：滿裝滾子軸承（無保持架）
H：自定位滾子
NJG：
NJG型，內圈單擋邊，外圈雙擋邊
3：
尺寸系列：03系列
09：
內徑：45 mm
V：
滿裝滾子軸承（無保持架）
H：
自定位滾子
SKF NJG309VH軸承尺寸
| 內徑 | d | 45mm |
| 外徑 | D | 100mm |
| 寬度 | B | 25mm |
| 內圈肩部直徑 | d? ≈ | 62.5mm |
| 外圈肩部直徑 | D? ≈ | 80.1mm |
| 內圈滾道直徑 | F | 56.14mm |
| 正常位置軸承套圈相對于其他套圈許可軸向位移 | s max. | 1.7mm |
| 倒角尺寸 | r?,? min. | 1.5mm |
SKF NJG309VH軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 54mm |
| 軸擋肩直徑 | d?? | 59.3mm |
| 軸擋肩直徑 | db max. | 54mm |
| 軸承座擋肩尺寸 | D? max. | 91mm |
| 倒角半徑 | r? max. | 1.5mm |
SKF NJG309VH軸承數據計算
| 基本額定動載 | 110kN |
| 基本額定靜載荷 | 112kN |
| 疲勞載荷限值 | 14kN |
| 參考轉速 | 7500r/min |
| 極限轉速 | 9000r/min |
| 計算系數 | 0.35 |
| 計算系數 | 0.2 |
| 計算系數 | 0.6 |
SKF NJG309VH軸承質量
| 軸承重量 | 0.94kg |
SKF NJG309VH軸承尺寸圖
