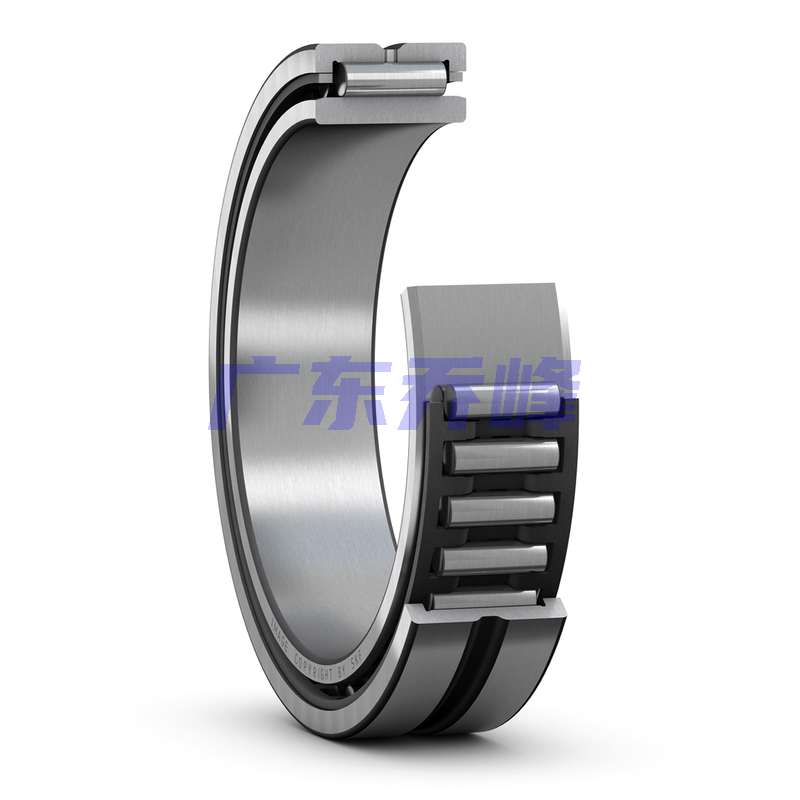

SKF NA69/28軸承代號說明
N
A
6
9
/
2
8
NA：機切削滾針軸承（帶擋邊）
69：內徑：69 mm
/：分隔符
28：內徑：28 mm
NA：
機切削滾針軸承（帶擋邊）
69：
內徑：69 mm
/：
分隔符
28：
內徑：28 mm
SKF NA69/28軸承尺寸
| 內徑 | d | 28mm |
| 外徑 | D | 45mm |
| 寬度 | B | 30mm |
| 內圈滾道直徑 | F | 32mm |
| 外圈倒角尺寸 | r?,? min. | 0.3mm |
| 正常位置軸承套圈相對于其他套圈許可軸向位移 | s max. | 1mm |
SKF NA69/28軸承擋肩尺寸
| 不帶有法蘭的最小允許軸徑和滾動軸承 | d? min. | 30mm |
| 軸承座擋肩尺寸（帶法蘭） | D? max. | 43mm |
| 倒角半徑 | r? max. | 0.3mm |
SKF NA69/28軸承數據計算
| 基本額定動載 | 39.6kN |
| 基本額定靜載荷 | 65.5kN |
| 疲勞載荷限值 | 8.3kN |
| 參考轉速 | 12000r/min |
| 極限轉速 | 14000r/min |
SKF NA69/28軸承質量
| 軸承重量 | 0.18kg |
SKF NA69/28軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF NA69/28軸承尺寸圖
