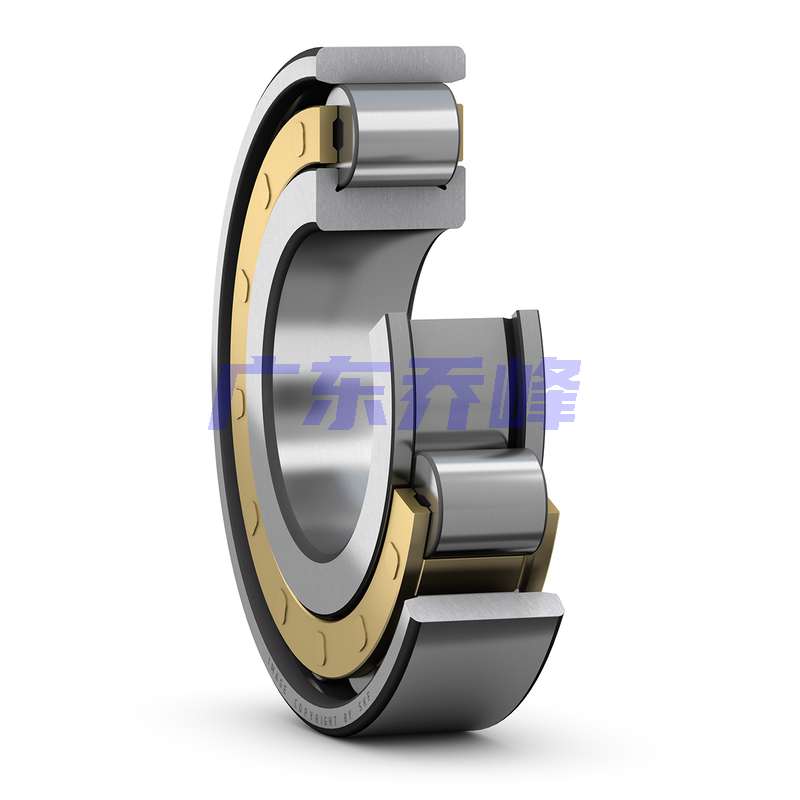

SKF N316ECM軸承尺寸
| 內徑 | d | 80mm |
| 外徑 | D | 170mm |
| 寬度 | B | 39mm |
| 內圈（NJ、NUP、N、NF、NJF） 肩部直徑 | d? ≈ | 110mm |
| 外圈滾道直徑（N、NF、NJF） | E | 151mm |
| 內圈（最大）內徑（N、NJ、NUP、NF、NJF） | r?,? min. | 2.1mm |
| 外圈內半徑（N、NF、NJF） | r?,? min. | 2.1mm |
| 正常位置軸承套圈相對于其他套圈許可軸向位移 | s max. | 2.1mm |
SKF N316ECM軸承擋肩尺寸
| 隔塊襯套（所有）最小許可外直徑 | d? min. | 92mm |
| 隔塊襯套（NU、NJ、NUB、 NJF） 最大許可外直徑 | d? max. | 148mm |
| 軸承座肩或隔塊襯套（N、NF、NJF） 最小的許可內直徑 | D? min. | 154mm |
| 軸承座肩或隔塊襯套（所有）最大的許可內直徑 | D? max. | 157mm |
| 軸承基座和軸承座肩或軸肩之間的過渡段之間的最大允許半徑[（N、NF、NJF） - mCRB; 所屬為 LSB] | r? max. | 2mm |
| 軸承基座和軸承座肩之間的過渡段的最大允許半徑[（N、NF、NJF） - mCRB; 所屬為 LSB] | rb max. | 2mm |
SKF N316ECM軸承數據計算
| 基本額定動載 | 300kN |
| 基本額定靜載荷 | 290kN |
| 疲勞載荷限值 | 36kN |
| 參考轉速 | 4300r/min |
| 極限轉速 | 5000r/min |
| 計算系數 | 0.12 |
| 限制值 | 0.2 |
| 軸向載荷系數 | 0.6 |
SKF N316ECM軸承質量
| 軸承重量 | 4.39kg |
SKF N316ECM軸承相關產品推薦
| 型號 | 市場價 | 喬峰價 | 庫存 |
| SKF N316 ECM/C3軸承，貨期1-3周 | ￥6381.7元 | - | 2 |
SKF N316ECM軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF N316ECM軸承尺寸圖
