SKF GEH70TXE-2LS軸承代號說明
G
E
H
7
0
T
X
E
-
2
L
S
GE：徑向球面滑動軸承（關節軸承）
H：內圈更寬，外徑更大，傾角更大，額定載荷更高
70：內徑：70 mm
TXE：穿透硬化研磨鋼，滑動表面鍍硬鉻并拋光
-2LS：帶有鋼背襯的三唇彈性體重型密封
GE：
徑向球面滑動軸承（關節軸承）
H：
內圈更寬，外徑更大，傾角更大，額定載荷更高
70：
內徑：70 mm
TXE：
穿透硬化研磨鋼，滑動表面鍍硬鉻并拋光
-2LS：
帶有鋼背襯的三唇彈性體重型密封

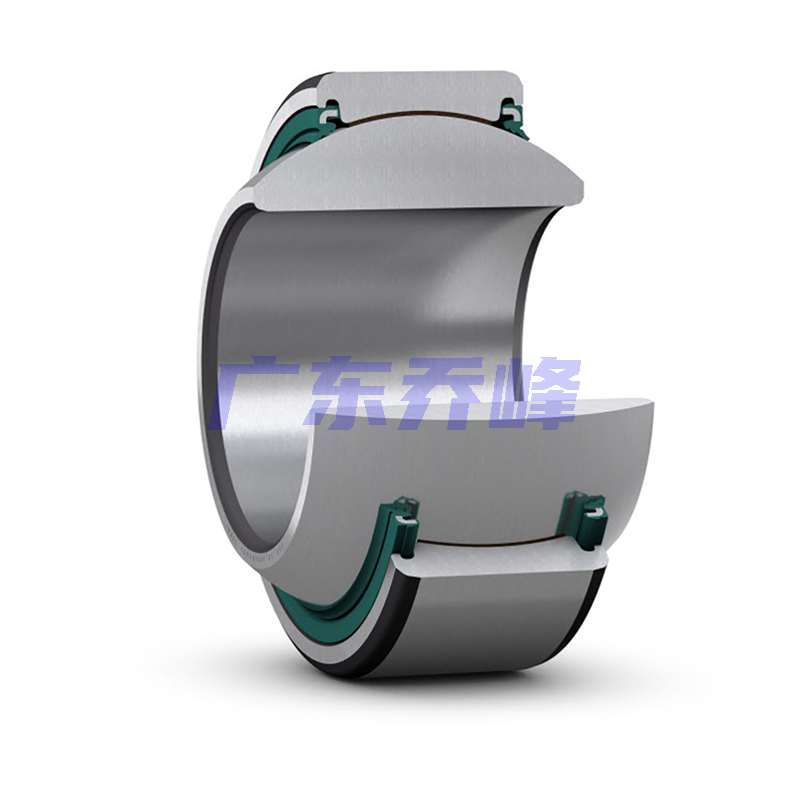

SKF GEH70TXE-2LS軸承
| 潤滑劑 | 免維護 - 干式潤滑 | |
| 設計（滑動接觸面組合） | 鋼/PTFE 纖維 | |
| 密封解決方案 | 三唇密封件 |
SKF GEH70TXE-2LS軸承尺寸
| 內徑 | d | 70mm |
| 外徑 | D | 120mm |
| 公稱寬度 | B | 70mm |
| 外圈寬度 | C | 45mm |
| 傾斜角 | α | 16° |
| 內圈滾道直徑 | d? | 105mm |
| 軸承內倒角尺寸 | r? min. | 1mm |
| 外圈倒角尺寸 | r? min. | 1mm |
SKF GEH70TXE-2LS軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 77.8mm |
| 軸擋肩直徑 | d? max. | 78.2mm |
| 軸承座擋肩尺寸 | D? min. | 105mm |
| 軸承座擋肩尺寸 | D? max. | 113mm |
| 軸倒角半徑 | r? max. | 1mm |
| 軸承座倒角半徑 | rb max. | 1mm |
SKF GEH70TXE-2LS軸承數據計算
| 基本額定動載 | 1140kN |
| 基本額定靜載荷 | 1900kN |
| 軸承動載荷特定系數 | 300N/mm2 |
| 靜態特定最小載荷系數 | 500N/mm2 |
SKF GEH70TXE-2LS軸承質量
| 球面滑動軸承質量 | 2.99kg |
SKF GEH70TXE-2LS軸承尺寸圖
