SKF GE4E軸承代號說明
G
E
4
E
GE：徑向球面滑動軸承（關節軸承）
4：內徑：4 mm
E：無潤滑孔的開口外圈
GE：
徑向球面滑動軸承（關節軸承）
4：
內徑：4 mm
E：
無潤滑孔的開口外圈

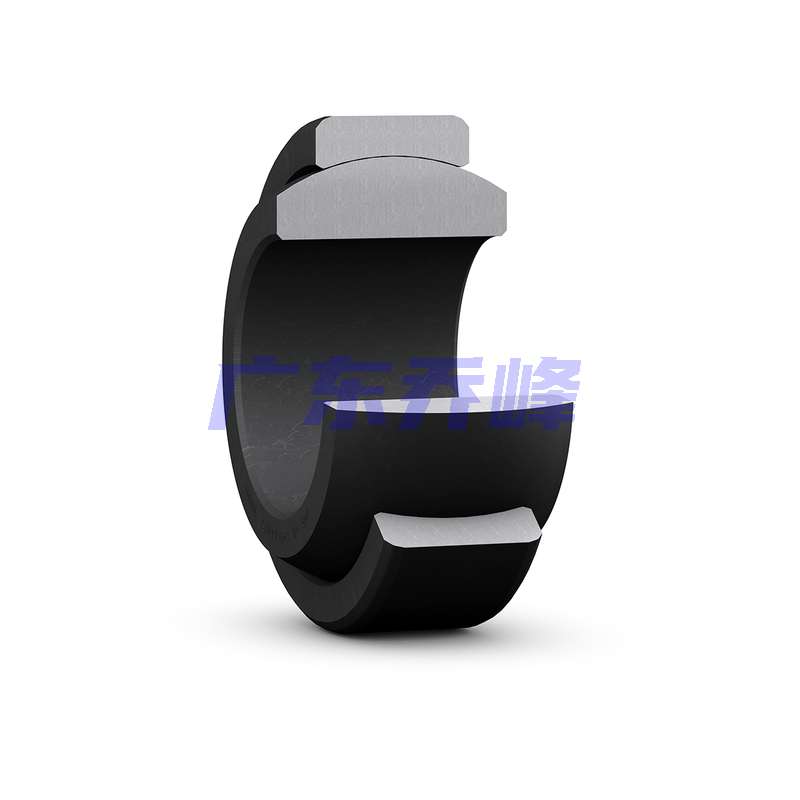

SKF GE4E軸承
| 潤滑劑 | 定期重新潤滑 - 潤滑脂 | |
| 設計（滑動接觸面組合） | 鋼/鋼 | |
| 密封解決方案 | 不需要密封件 |
SKF GE4E軸承尺寸
| 內徑 | d | 4mm |
| 外徑 | D | 12mm |
| 公稱寬度 | B | 5mm |
| 外圈寬度 | C | 3mm |
| 傾斜角 | α | 16° |
| 內圈滾道直徑 | d? | 8mm |
| 軸承內倒角尺寸 | r? min. | 0.3mm |
| 外圈倒角尺寸 | r? min. | 0.3mm |
SKF GE4E軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 5.5mm |
| 軸擋肩直徑 | d? max. | 6.2mm |
| 軸承座擋肩尺寸 | D? min. | 7.6mm |
| 軸承座擋肩尺寸 | D? max. | 10.7mm |
| 軸倒角半徑 | r? max. | 0.3mm |
| 軸承座倒角半徑 | rb max. | 0.3mm |
SKF GE4E軸承數據計算
| 基本額定動載 | 2.04kN |
| 基本額定靜載荷 | 10.2kN |
| 軸承動載荷特定系數 | 100N/mm2 |
| 靜態特定最小載荷系數 | 500N/mm2 |
| 材料常數 | 330 |
SKF GE4E軸承質量
| 球面滑動軸承質量 | 0.003kg |
SKF GE4E軸承尺寸圖
