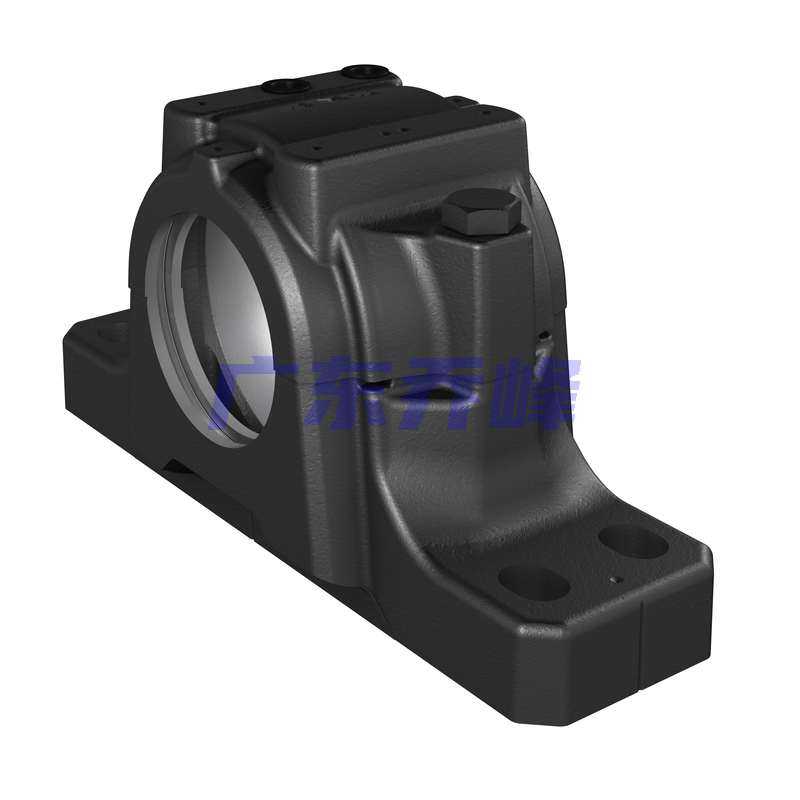

SKF FSNL511-609+21309軸承代號說明
F
S
N
L
5
1
1
-
6
0
9
+
2
1
3
0
9
F：帶四個長圓形鑄造螺栓孔
SNL：標準剖分式軸承座外殼
5：5 系列孔徑
11：軸承尺寸代碼，孔徑 55 mm
-：分隔符
609：外殼尺寸標識
+21309：軸承型號：21309
F：
帶四個長圓形鑄造螺栓孔
SNL：
標準剖分式軸承座外殼
5：
5 系列孔徑
11：
軸承尺寸代碼，孔徑 55 mm
-：
分隔符
609：
外殼尺寸標識
+21309：
軸承型號：21309
SKF FSNL511-609+21309軸承適用產品
| 軸承座 | FSNL 511-609 | |
| 軸承（基本型號） | 21309 | |
| 鎖定螺母 | KM 9 | |
| 鎖定墊圈 | MB 9 | |
| 定位環 | FRB 9.5/100 |
SKF FSNL511-609+21309軸承尺寸
| 軸徑 | d? | 45mm |
| 軸徑 | db | 55mm |
| 內部空間長度 | C? | 44mm |
| 球面軸承座直徑 | D? | 100mm |
| 密封槽直徑 | Db | 67mm |
| 底座寬度 | A | 95mm |
| 法蘭寬度 | A? | 70mm |
| 軸承座完整總高度 | H | 127mm |
| 球面軸承座的中心高度 | H? | 70mm |
| 足高 | H? | 28mm |
| 聯接螺栓之間的距離 | J | 210mm |
| 聯接螺栓之間的距離 | J? | 35mm |
| 總長度 | L | 255mm |
| 聯接螺栓孔的長度（徑向） | N | 20mm |
| 聯接螺栓孔的寬度（軸向） | N? | 15mm |
SKF FSNL511-609+21309軸承適用的密封件和端蓋
SKF FSNL511-609+21309軸承斷裂載荷，軸承座
| 斷裂載荷 | P?° | 190kN |
| 斷裂載荷 | P??° | 275kN |
| 斷裂載荷 | P??° | 170kN |
| 斷裂載荷 | P???° | 125kN |
| 斷裂載荷 | P???° | 115kN |
| 斷裂載荷 | P???° | 140kN |
| 斷裂載荷 | P? | 90kN |
SKF FSNL511-609+21309軸承屈服點，蓋帽螺栓
| 蓋帽螺栓的承載能力 | Q???° | 220kN |
| 蓋帽螺栓的承載能力 | Q???° | 125kN |
| 蓋帽螺栓的承載能力 | Q???° | 110kN |
SKF FSNL511-609+21309軸承質量
| 軸承座質量 | 5.46kg |
SKF FSNL511-609+21309軸承安裝信息
| 螺栓蓋帽尺寸 | M 12x60 | |
| 螺栓蓋帽，推薦擰緊扭矩 | 80Nm | |
| 適當的螺栓，尺寸 | 12mm | |
| 適用的聯接螺栓等，推薦擰緊扭矩 | 80Nm | |
| 初次填充的潤滑脂，20% | 55g | |
| 初次填充的潤滑脂，40% | 90g |
SKF FSNL511-609+21309軸承尺寸圖
