SKF C3024V軸承代號說明
C
3
0
2
4
V

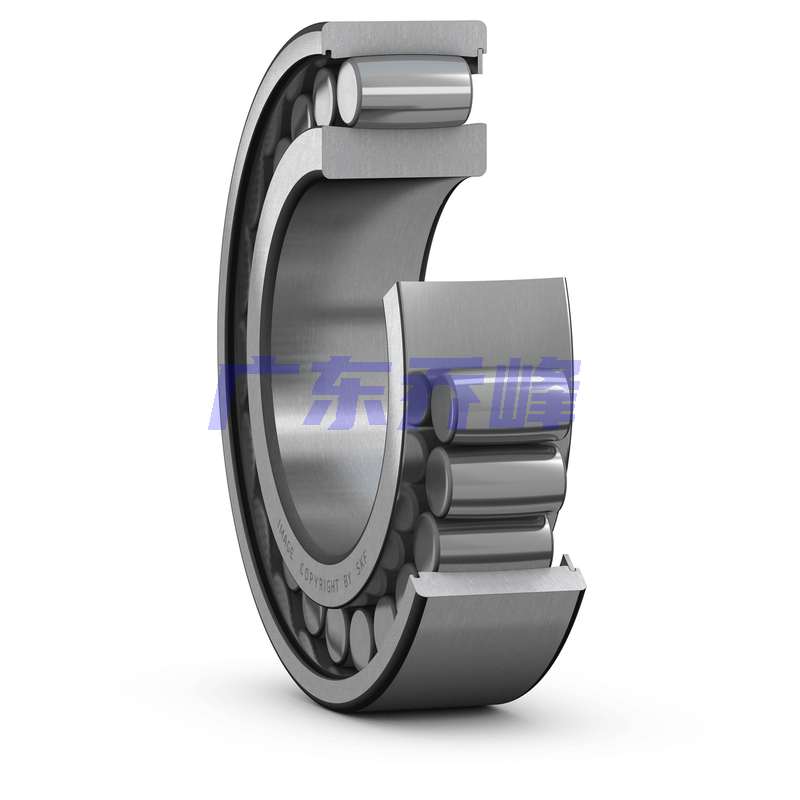

C：CARB 圓環滾子軸承
3：寬度尺寸系列：3系列
0：外徑尺寸系列：0系列
24：內徑：120 mm
V：滿裝滾子（無保持架）
C：
CARB 圓環滾子軸承
3：
寬度尺寸系列：3系列
0：
外徑尺寸系列：0系列
24：
內徑：120 mm
V：
滿裝滾子（無保持架）
SKF C3024V軸承尺寸
| 內徑 | d | 120mm |
| 外徑 | D | 180mm |
| 寬度 | B | 46mm |
| 內圈肩部直徑 | d? ≈ | 138mm |
| 外圈肩部/凹處直徑 | D? ≈ | 166mm |
| 偏離固定環時，帶保持架或滿裝軸承正常位置軸承套圈相對于其他套圈許可軸向位移 | s? max. | 10.6mm |
| 當密封件或固定環方向偏移時，正常位置軸承套圈相對于其他套圈許可軸向位移 | s? max. | 3.8mm |
| 外圈倒角尺寸 | r?,? min. | 2mm |
SKF C3024V軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 130mm |
| 軸擋肩直徑 | d? max. | 154mm |
| 軸承座擋肩尺寸 | D? max. | 170mm |
| 倒角半徑 | r? max. | 2mm |
SKF C3024V軸承數據計算
| 基本額定動載 | 430kN |
| 基本額定靜載荷 | 640kN |
| 疲勞載荷限值 | 65.5kN |
| 極限轉速 | 1400r/min |
| 不對中系數 | 0.111 |
| 運行游隙系數 | 0.109 |
SKF C3024V軸承質量
| 軸承重量 | 4.1kg |
SKF C3024V軸承尺寸圖
