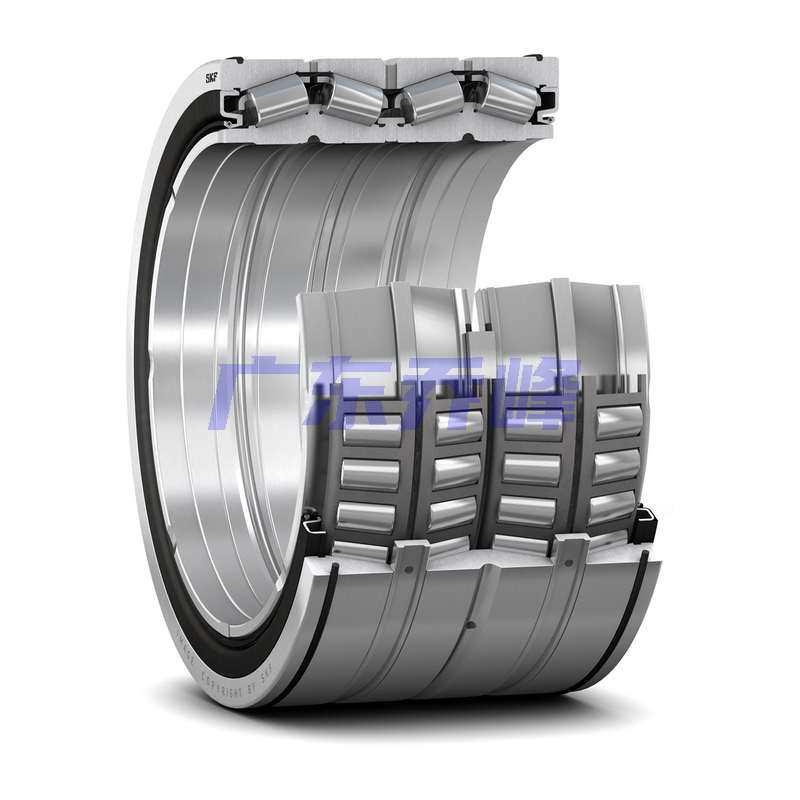

SKF BT4-0010G/HA1C400VA903軸承設計
| 設計變量/特征 | TQOS/GW |
SKF BT4-0010G/HA1C400VA903軸承尺寸
| 內徑 | d | 177.8mm |
| 外徑 | D | 247.65mm |
| 內圈上的軸承總寬度 | B | 192.088mm |
| 外圈上的軸承總寬度 | T | 192.088mm |
| 軸擋肩直徑 | d? ≈ | 194mm |
| 軸承座擋肩尺寸 | D? ≈ | 215mm |
| 內圈倒角尺寸 | r?,? min. | 1mm |
| 外圈半徑（倒角） | r?,? min. | 3.3mm |
SKF BT4-0010G/HA1C400VA903軸承數據計算
| 基本額定動載 | 1020kN |
| 基本額定靜載荷 | 2500kN |
| 疲勞載荷限值 | 232kN |
| 比較徑向額定載荷 | 300kN |
| 比較徑向的基本額定載荷 | 59.4kN |
| 保持架系數 | 1.43 |
| 計算系數 | 0.4 |
| 計算系數 | 1.7 |
| 計算系數 | 2.5 |
| 計算系數 | 1.6 |
SKF BT4-0010G/HA1C400VA903軸承質量
| 軸承重量 | 27.8kg |
SKF BT4-0010G/HA1C400VA903軸承尺寸圖
