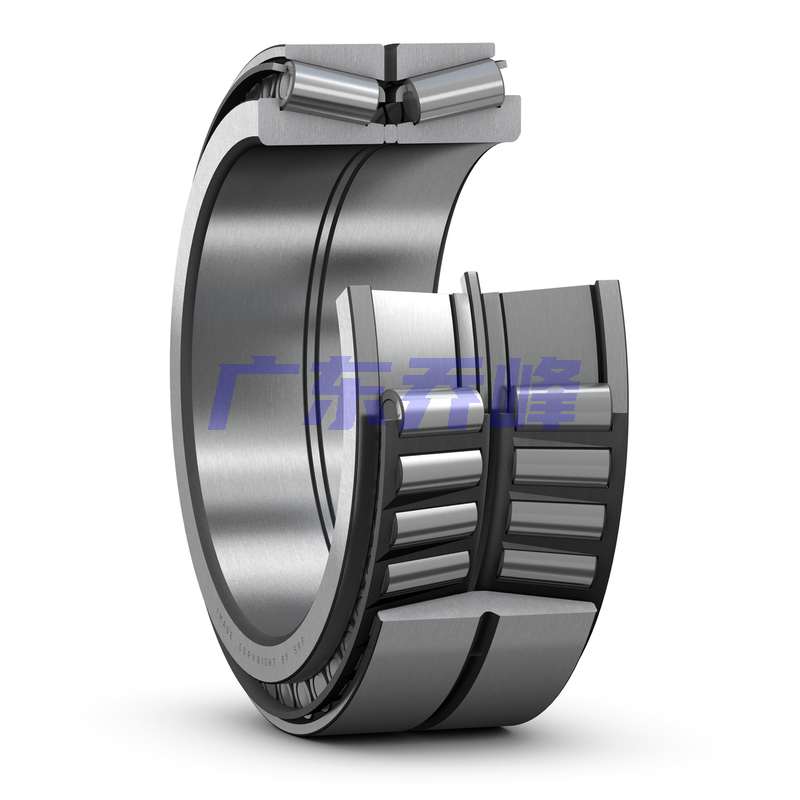

SKF BT2B332504/HA2軸承設計
| 設計變量/特征 | TDO/XDC |
SKF BT2B332504/HA2軸承尺寸
| 內徑 | d | 300.038mm |
| 外徑 | D | 422.275mm |
| 內圈上的軸承總寬度 | T | 174.625mm |
| 外圈上的軸承總寬度 | C | 136.525mm |
| 軸擋肩直徑 | d? ≈ | 357mm |
| 軸承座擋肩尺寸 | D? ≈ | 403mm |
| 軸承座擋肩尺寸 | D? ≈ | 403mm |
| 內圈半徑（倒角） | r?,? min. | 6.4mm |
| 外圈半徑（倒角） | r?,? min. | 1.5mm |
| 距離壓力點 | a | 162mm |
SKF BT2B332504/HA2軸承數據計算
| 基本額定動載 | 2177kN |
| 基本額定靜載荷 | 4750kN |
| 疲勞載荷限值 | 400kN |
| 計算系數 | 0.33 |
| 計算系數 | 2 |
| 計算系數 | 3 |
| 計算系數 | 2 |
| 比較徑向額定載荷 | 540kN |
| 比較徑向的基本額定載荷 | 176kN |
| 保持架系數 | 1.73 |
SKF BT2B332504/HA2軸承質量
| 軸承重量 | 71.5kg |
SKF BT2B332504/HA2軸承尺寸圖
