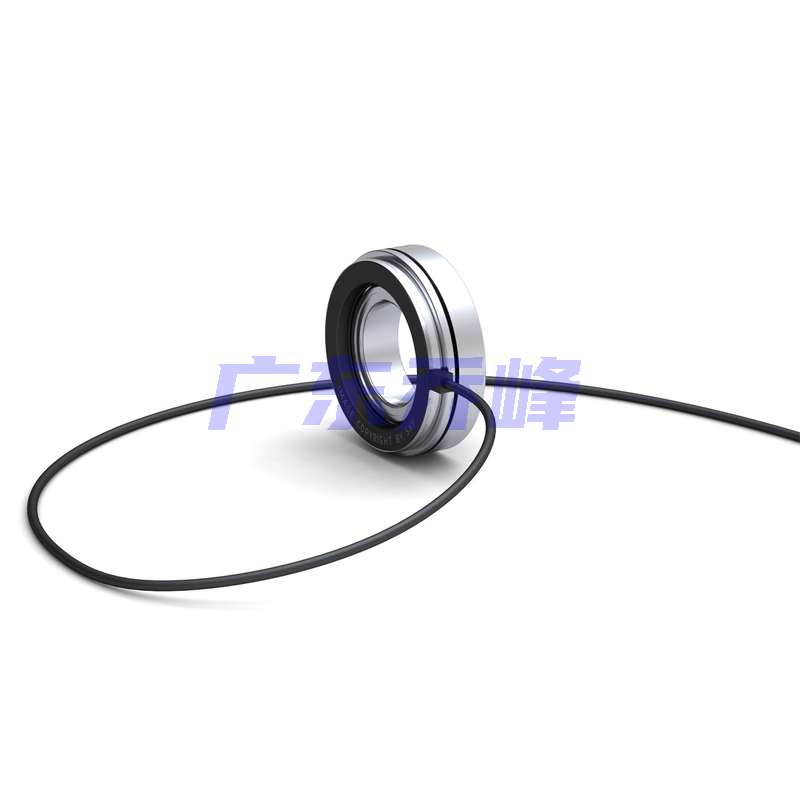

SKF BMB-6208/080S2/UB108A軸承代號說明
B
M
B
-
6
2
0
8
/
0
8
0
S
2
/
U
B
1
0
8
A
BMB-：電機編碼器軸承單元 BMB 系列
6：深溝球軸承
2：尺寸系列：02系列
08：內徑：40 mm
/080：80 次數字脈沖/轉
S2：兩個信號
/U：全球銷售
B：玻璃纖維增強 PA66 保持架，鋼球引導
108A：AMP Superseal? 接頭
BMB-：
電機編碼器軸承單元 BMB 系列
6：
深溝球軸承
2：
尺寸系列：02系列
08：
內徑：40 mm
/080：
80 次數字脈沖/轉
S2：
兩個信號
/U：
全球銷售
B：
玻璃纖維增強 PA66 保持架，鋼球引導
108A：
AMP Superseal? 接頭
SKF BMB-6208/080S2/UB108A軸承尺寸
| 孔徑 | d | 40mm |
| 軸承外徑 | D | 80mm |
| 傳感器軸承單元寬度 | B? | 24.2mm |
| 軸承部件寬度 | B | 18mm |
| 內圈肩部直徑 | d? ≈ | 52.6mm |
| 內徑傳感器 | d? | 48mm |
| 外圈凹槽直徑 | D? ≈ | 69.8mm |
| 外徑傳感器 | D? | 75.06mm |
| 外圈止動環槽直徑 | D? | 76.81mm |
| 外圈側面-止動環槽的距離 | C | 3.28mm |
| 外圈槽寬 | b | 1.9mm |
| 止動環槽底部半徑 | r? | 0.6mm |
| 倒角尺寸 | r?,? min. | 1.1mm |
| 電纜長度 | L | 571.1mm |
| 線纜長度公差 L | 線纜長度公差 L ± | 10mm |
SKF BMB-6208/080S2/UB108A軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 46.5mm |
| 軸徑/緊定套的軸擋肩直徑 | db min. | 46.5mm |
| 軸徑/緊定套的軸擋肩直徑 | db max. | 47.4mm |
| 軸承座擋肩尺寸 | D? max. | 73.5mm |
| 倒角半徑 | r? max. | 1mm |
SKF BMB-6208/080S2/UB108A軸承傳感器技術
| 電纜連接器類型 | 超級密封放大器 | |
| 每圈脈沖數 | 80 | |
| 周期精度 | 5% | |
| 相位轉換的輸出信號 | 90° | |
| 相移輸出信號容差 | 30° |
SKF BMB-6208/080S2/UB108A軸承數據計算
| 基本額定動負荷 | 30.7kN |
| 基本額定靜負荷 | 19kN |
| 疲勞負荷限值 | 0.8kN |
| 極限轉速 | 5600r/min |
| 計算系數 | 0.025 |
| 計算系數 | 14 |
SKF BMB-6208/080S2/UB108A軸承質量
| 傳感器軸承單元質量 | 0.46kg |
SKF BMB-6208/080S2/UB108A軸承相關產品
| 止動環 | SP 80 |
SKF BMB-6208/080S2/UB108A軸承尺寸圖
