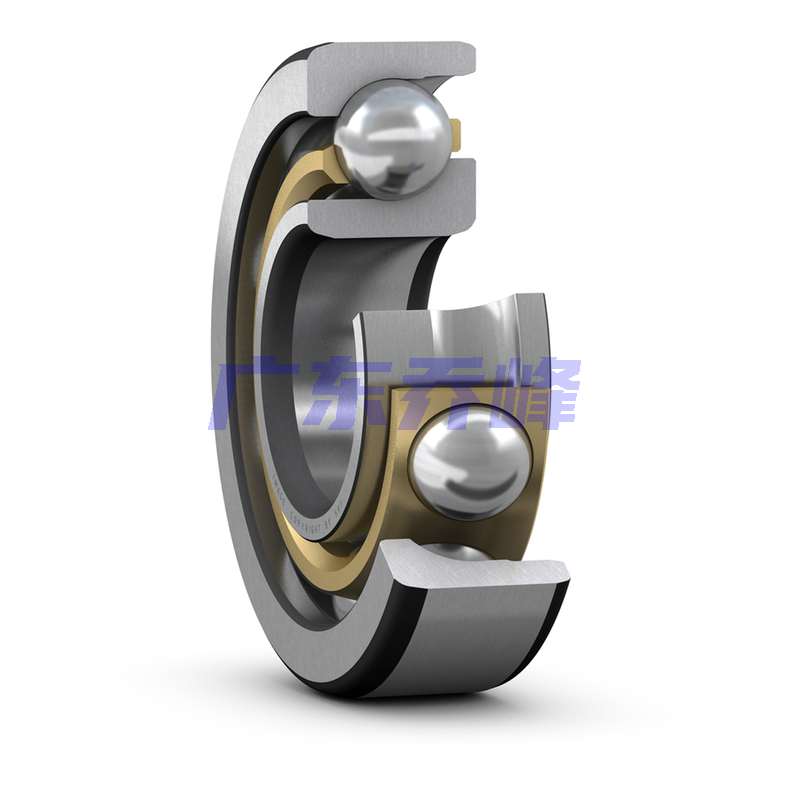

SKF 7308ACCBM軸承代號說明
7
3
0
8
A
C
C
B
M
7：角接觸球軸承
3：尺寸系列：03系列
08：內徑：40 mm
AC：25° 接觸角
CB：雙列軸承，受控的軸向游隙
M：機切削黃銅保持架，滾珠引導
7：
角接觸球軸承
3：
尺寸系列：03系列
08：
內徑：40 mm
AC：
25° 接觸角
CB：
雙列軸承，受控的軸向游隙
M：
機切削黃銅保持架，滾珠引導
SKF 7308ACCBM軸承尺寸
| 內徑 | d | 40mm |
| 外徑 | D | 90mm |
| 寬度 | B | 23mm |
| 內圈肩部直徑（最大側面） | d? ≈ | 59.7mm |
| 內圈肩部直徑（最小側面） | d? ≈ | 49.55mm |
| 外圈肩部直徑（最大側面） | D? ≈ | 71.32mm |
| 外圈凹槽直徑（小端面） | D? ≈ | 81.67mm |
| 距離壓力點 | a | 26mm |
| 倒角尺寸 | r?,? min. | 1.5mm |
| 外圈最小面倒角尺寸 | r?,? min. | 1mm |
SKF 7308ACCBM軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 49mm |
| 軸承座擋肩尺寸 | D? max. | 81mm |
| 軸承座擋肩尺寸 | Db max. | 84.4mm |
| 倒角半徑 | r? max. | 1.5mm |
| 倒角半徑 | rb max. | 1mm |
SKF 7308ACCBM軸承數據計算
| 基本額定動載 | 56kN |
| 基本額定靜載荷 | 36kN |
| 疲勞載荷限值 | 1.53kN |
| 參考轉速 | 10000r/min |
| 極限轉速 | 15000r/min |
| 計算系數 | 0.00707 |
| 計算系數 | 0.1 |
| 計算系數 | 0.68 |
SKF 7308ACCBM軸承質量
| 軸承重量 | 0.68kg |
SKF 7308ACCBM軸承尺寸圖
