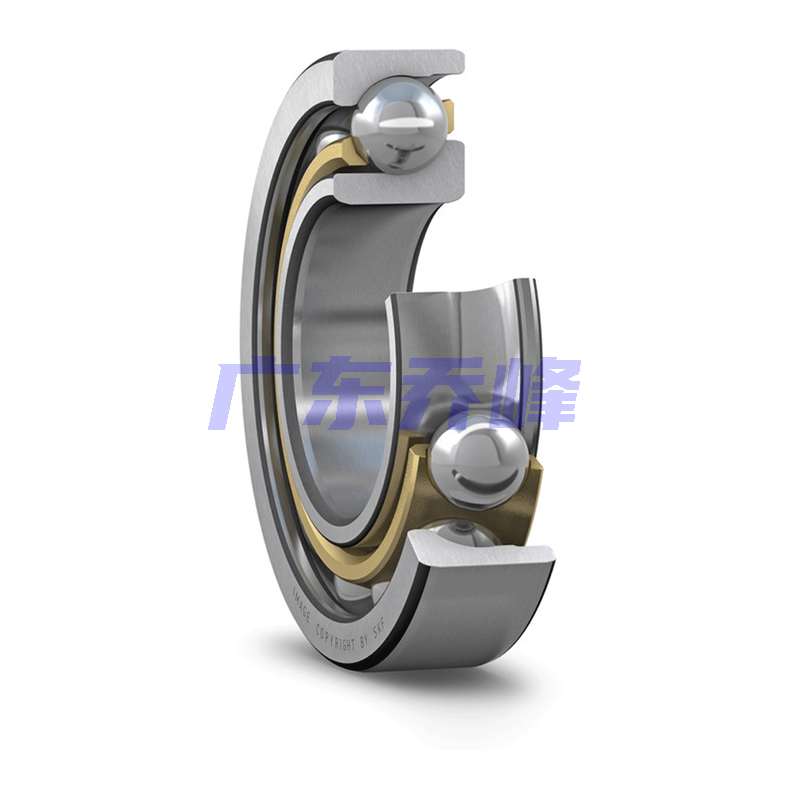

SKF 7220BEGAM軸承代號說明
7
2
2
0
B
E
G
A
M
7：角接觸球軸承
2：尺寸系列：02系列
20：內徑：100 mm
B：40° 接觸角
E：經過優化的內部設計
GA：通用配對，輕預緊
M：機切削黃銅保持架，滾珠引導
7：
角接觸球軸承
2：
尺寸系列：02系列
20：
內徑：100 mm
B：
40° 接觸角
E：
經過優化的內部設計
GA：
通用配對，輕預緊
M：
機切削黃銅保持架，滾珠引導
SKF 7220BEGAM軸承尺寸
| 內徑 | d | 100mm |
| 外徑 | D | 180mm |
| 寬度 | B | 34mm |
| 內圈肩部直徑（最大側面） | d? ≈ | 130.95mm |
| 內圈肩部直徑（最小側面） | d? ≈ | 115.22mm |
| 外圈肩部直徑（最大側面） | D? ≈ | 150.9mm |
| 距離壓力點 | a | 76mm |
| 倒角尺寸 | r?,? min. | 2.1mm |
| 外圈最小面倒角尺寸 | r?,? min. | 1.1mm |
SKF 7220BEGAM軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 112mm |
| 軸承座擋肩尺寸 | D? max. | 168mm |
| 軸承座擋肩尺寸 | Db max. | 173mm |
| 倒角半徑 | r? max. | 2mm |
| 倒角半徑 | rb max. | 1mm |
SKF 7220BEGAM軸承數據計算
| 基本額定動載 | 143kN |
| 基本額定靜載荷 | 134kN |
| 疲勞載荷限值 | 4.75kN |
| 參考轉速 | 4300r/min |
| 極限轉速 | 5600r/min |
| 計算系數 | 0.239 |
| 計算系數 | 0.095 |
| 計算系數 | 1.14 |
SKF 7220BEGAM軸承質量
| 軸承重量 | 3.3kg |
SKF 7220BEGAM軸承尺寸圖
